Plan au sol en 3D : transforme n'importe quel plan en une pièce réelle

Avant Rendu 3D

Un plan au sol est dense en informations mais plat en émotions. Il dit tout à un architecte et ne dit presque rien à la plupart des gens, car il est difficile de ressentir la taille ou la circulation d'une pièce uniquement à partir de symboles et de lignes. Transformer ce plan en 3D corrige précisément cela : les mêmes murs et ouvertures deviennent un lieu où tu peux regarder autour de toi, juger des volumes et le montrer à quelqu'un d'autre sans avoir à expliquer ce que signifie l'arc de cercle d'une porte.

Tu n'as pas besoin du fichier CAD original, ni d'être propriétaire du dessin. Une photo d'un plan imprimé suffit, à condition de pouvoir indiquer au logiciel une dimension réelle sur laquelle se baser. Si aucun plan n'existe encore, tu peux en dessiner un dans ton navigateur en une vingtaine de minutes et t'y promener le même après-midi.

Ce guide détaille ce qu'une conversion 3D produit réellement, ce dont tu as besoin pour commencer, le processus étape par étape, pourquoi se tenir à l'intérieur d'un plan à hauteur d'yeux change tes décisions, un exemple concret d'appartement suivi de la feuille imprimée au rendu final, ce que cela coûte et les limites de cette approche.

Ce que signifie réellement passer d'un plan au sol à la 3D

Un plan 2D est une abstraction vue du dessus : des lignes pour les murs, des arcs pour le sens d'ouverture des portes, des chiffres pour les longueurs. Le convertir en 3D consiste à donner à ces lignes de la hauteur, des textures et de la lumière pour que ton œil puisse juger de l'espace au lieu de laisser ton imagination faire tout le travail.

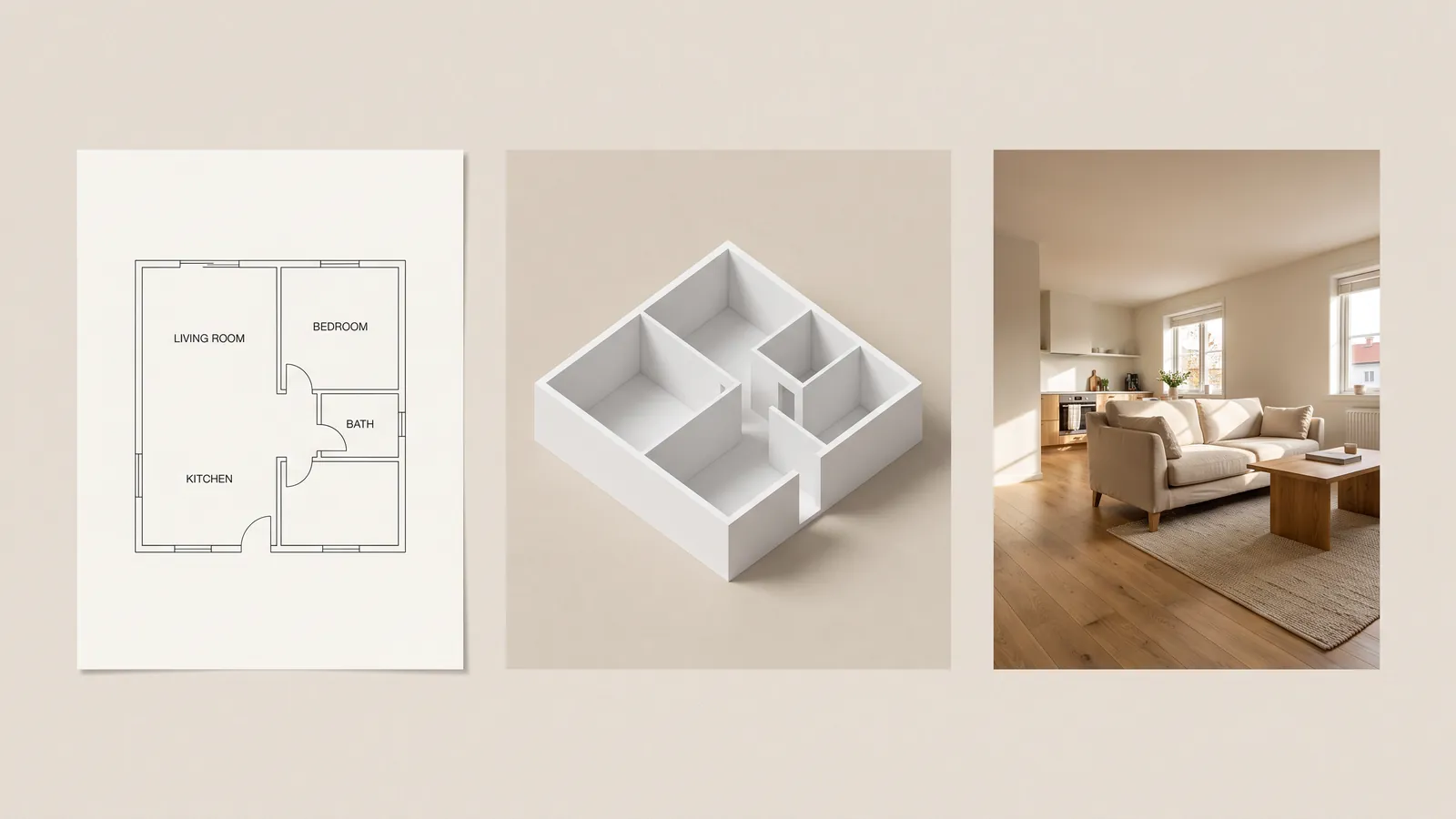

Trois rendus différents sont qualifiés de « 3D », et on les recherche pour des raisons différentes :

• Une vue isométrique ou « maison de poupée ». L'ensemble de l'étage vu du dessus avec un certain angle, les murs coupés à hauteur de taille pour pouvoir voir à l'intérieur. Idéal pour comprendre l'agencement et la façon dont les pièces communiquent.
• Une visite virtuelle à la première personne. Se tenir à l'intérieur à hauteur d'yeux, à environ 1,6 m du sol. Idéal pour juger si une pièce semble réellement assez grande, ce qu'un plan plat ne peut pas te dire.
• Un rendu photoréaliste. Une image de qualité photographique d'un point de vue précis, avec des textures réelles et un comportement naturel de la lumière. Idéal pour décider de l'aspect final de l'espace une fois terminé.

La plupart des outils te donnent le premier. Certains te donnent le deuxième. Très peu te donnent le troisième à partir d'un simple plan. Il est utile de savoir de quoi tu as réellement besoin avant de commencer, car l'effort requis est différent pour chacun.

Ce dont tu as besoin pour commencer

Très certainement moins de choses que tu ne le penses. Il existe quatre points de départ, et un seul d'entre eux nécessite un logiciel professionnel.

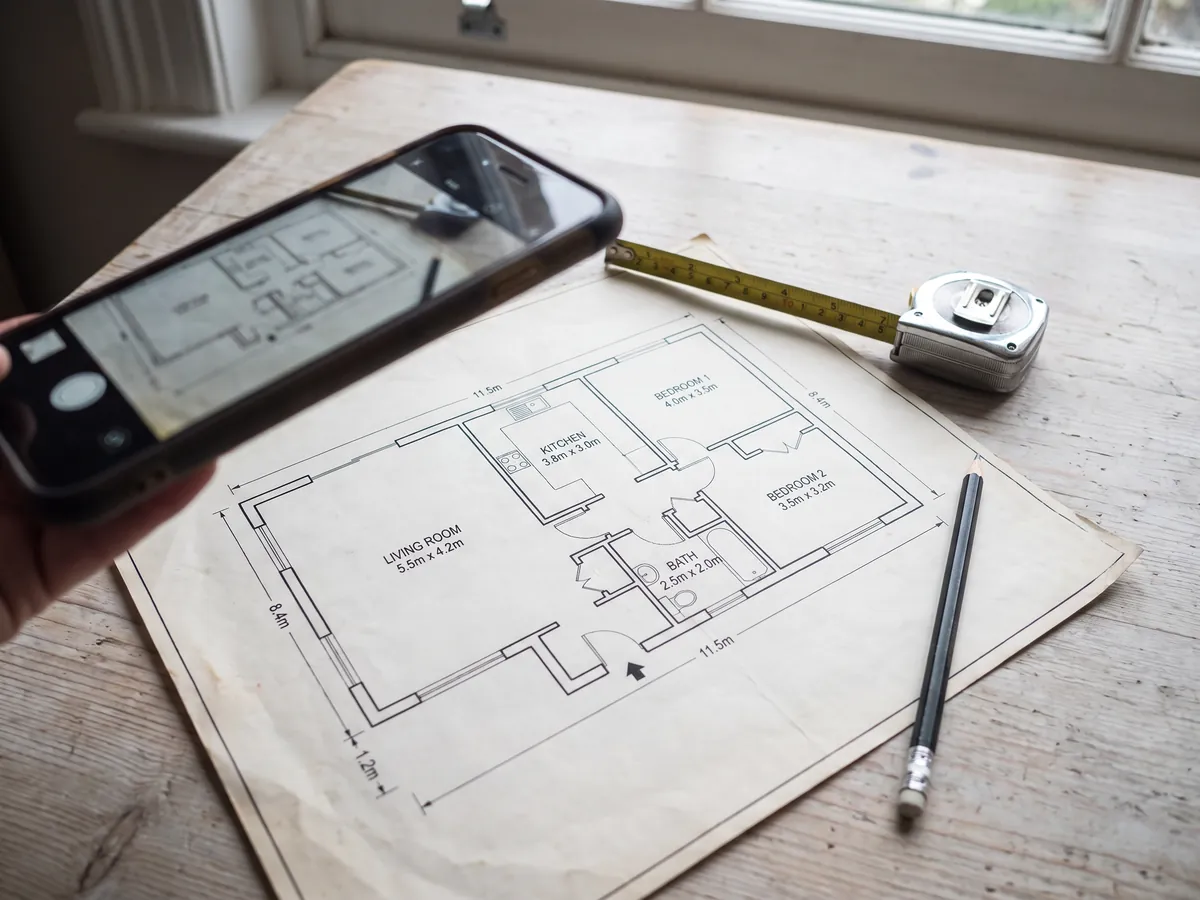

• Une photo d'un plan imprimé. Une photo prise avec ton téléphone d'une fiche d'agence immobilière ou d'un dessin de constructeur fonctionne. Tu dessines par-dessus et indiques une dimension réelle pour que le logiciel comprenne l'échelle.
• Un export PDF ou image provenant d'un architecte. Des lignes plus nettes qu'une photo, pour le même processus.
• Un fichier DXF ou CAD, si tu en as un sous la main. Il s'importe directement et constitue la voie la plus précise, car la géométrie arrive déjà mesurée.
• Rien du tout. Dessine les murs toi-même, ou décris le logement en une phrase et corrige l'ébauche obtenue.

Le seul concept important à comprendre est le calibrage. Un logiciel ne peut pas deviner l'échelle d'une photo, car un plan photographié à 30 cm de distance et un autre photographié à 2 m se ressemblent une fois recadrés. Tu dois donc lui indiquer une mesure réelle, généralement une longueur de mur que tu as mesurée ou une porte intérieure standard de 80 à 90 cm, et toutes les autres dimensions découleront de cette unique référence. Si cette mesure est correcte, tout le plan sera juste. Si elle est fausse, chaque pièce sera fausse dans la même proportion, ce qui est l'erreur classique à éviter.

Une mauvaise photo de départ te fait perdre en précision avant même de commencer. Les trois pièges principaux sont : prendre la photo avec un angle (ce qui déforme la géométrie), les plis et les ombres sur la feuille, et une résolution trop basse pour lire l'épaisseur des cloisons intérieures. Pose le plan bien à plat, photographie-le bien verticalement d'en haut et utilise une lumière uniforme. Notre créateur de plan au sol explique le processus de traçage plus en détail, et si tu n'as aucun dessin, notre guide comment dessiner un plan au sol t'explique comment en créer un de toutes pièces.

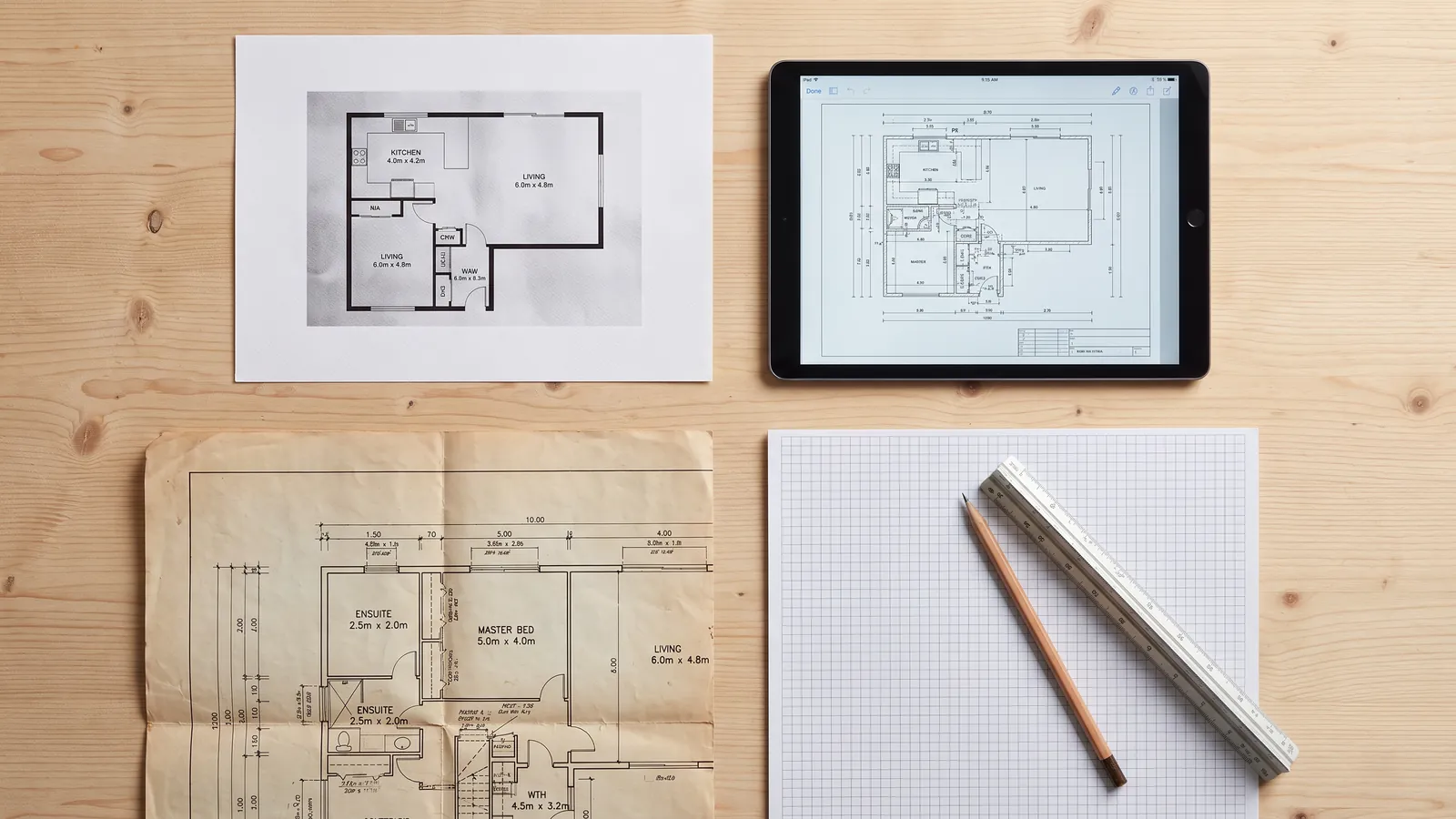

Quel point de départ correspond à ton plan

La bonne méthode dépend de ce que tu as déjà sous la main et du niveau de précision requis pour le résultat final.

Si la précision est cruciale et que tu as le choix, la méthode DXF l'emporte sur tous les plans. Si tu travailles à partir d'une annonce immobilière trouvée en ligne, le traçage est la seule option, et l'étape de calibrage devient alors essentielle.

Comment fonctionne la conversion, étape par étape

Les étapes restent les mêmes, quel que soit ton point de départ :

1. Importer le plan. Trace une photo, importe un DXF ou dessine directement les murs.
2. Définir l'échelle. Saisis une largeur réelle. Tout le reste en découlera.
3. Confirmer les murs. Un contour tracé est un point de départ, pas un plan fini. Attends-toi à devoir ajuster quelques cloisons, et rappelle-toi que les cloisons intérieures font généralement 10 à 12 cm d'épaisseur tandis que les murs extérieurs font entre 25 et 40 cm selon la construction. Dessiner chaque mur sous forme d'une simple ligne fine est l'erreur la plus courante pour surestimer l'espace réel dont on dispose.
4. Placer les portes et les fenêtres. Les ouvertures évitent qu'un espace 3D ressemble à une boîte fermée, et leur emplacement compte autant que leur largeur. Mesure chaque ouverture depuis le coin le plus proche, pas seulement sa taille globale.
5. Ajouter des meubles à leur taille réelle. C'est l'étape qui permet de savoir si le canapé passe. Un canapé trois places fait généralement 200 à 230 cm de large, un lit double fait 140 par 200 cm, un lit king-size fait 180 par 200 cm, et une table à manger pour quatre personnes fait environ 120 par 80 cm.
6. Passer à la 3D et entrer dans la pièce. Déplace-toi dans le plan à hauteur d'yeux plutôt que de le regarder d'en haut.
7. Générer un rendu. Transforme la vue dans laquelle tu te trouves en une image photoréaliste, dans le style de ton choix ou à partir d'une description textuelle.

Les étapes une à six sont gratuites. Seul le rendu final est payant. C'est bon à savoir dès le départ : tu peux faire tout ton travail d'agencement et voir s'il est concluant avant de dépenser quoi que ce soit.

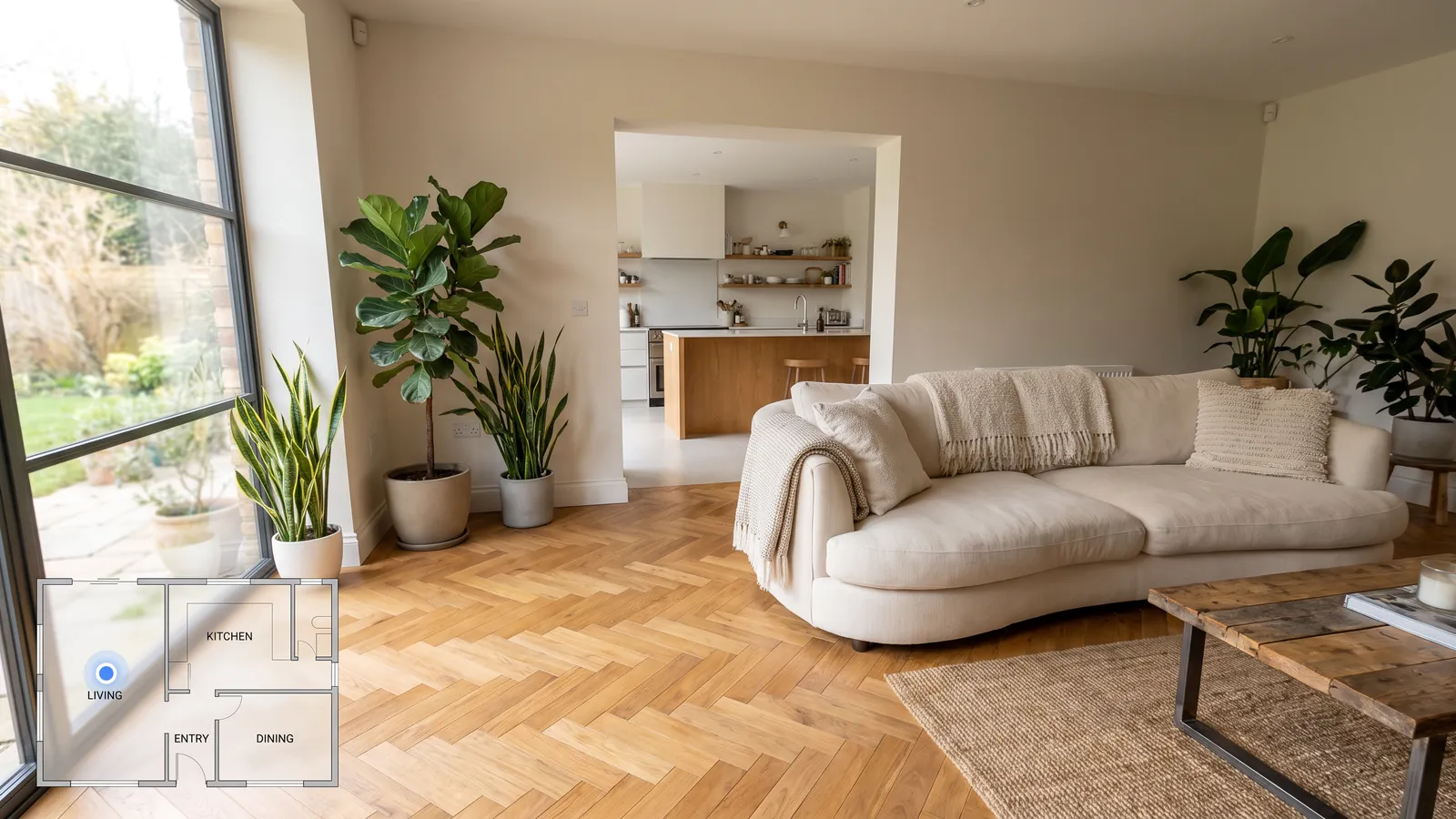

Se promener dans le plan change tes décisions

Les plans vus du dessus trompent systématiquement sur la perception d'un espace, et toujours dans le même sens : les pièces paraissent plus généreuses sur le papier qu'en réalité. Un plan masque la hauteur sous plafond, cache les lignes de vue et ne montre pas à quel point les meubles encombrent le sol une fois installés.

Trois décisions sont difficiles à prendre sur un plan mais évidentes lors d'une visite virtuelle :

• Si un îlot de cuisine laisse un passage confortable. Sur le papier, l'espace est un simple chiffre. À hauteur d'yeux, tu peux voir si un espace de 100 cm derrière une personne assise est confortable ou s'il oblige à se faufiler. En dessous de 90 cm, un passage principal commence à ressembler à un couloir étroit.
• Si un canapé bloque la vue d'une fenêtre. Un plan montre un rectangle contre un mur. Une visite virtuelle te montre que le dossier d'un canapé de 230 cm coupe le tiers inférieur de la vitre.
• Si un couloir semble trop étroit. Un couloir de 90 cm et un couloir de 120 cm semblent presque identiques sur un plan, mais la sensation en y marchant est totalement différente.

C'est le moyen le moins cher d'éviter une erreur coûteuse. Réorganiser des meubles dans une vue 3D prend quelques secondes. Découvrir après la livraison que l'armoire a besoin de 75 à 90 cm d'espace libre devant elle pour s'ouvrir et s'y tenir debout implique un retour de marchandise fastidieux. Pour connaître les chiffres derrière ces espaces de dégagement, notre guide sur les dimensions standards des pièces les détaille pièce par pièce, et nos idées pour petits salons t'aident à concevoir les agencements.

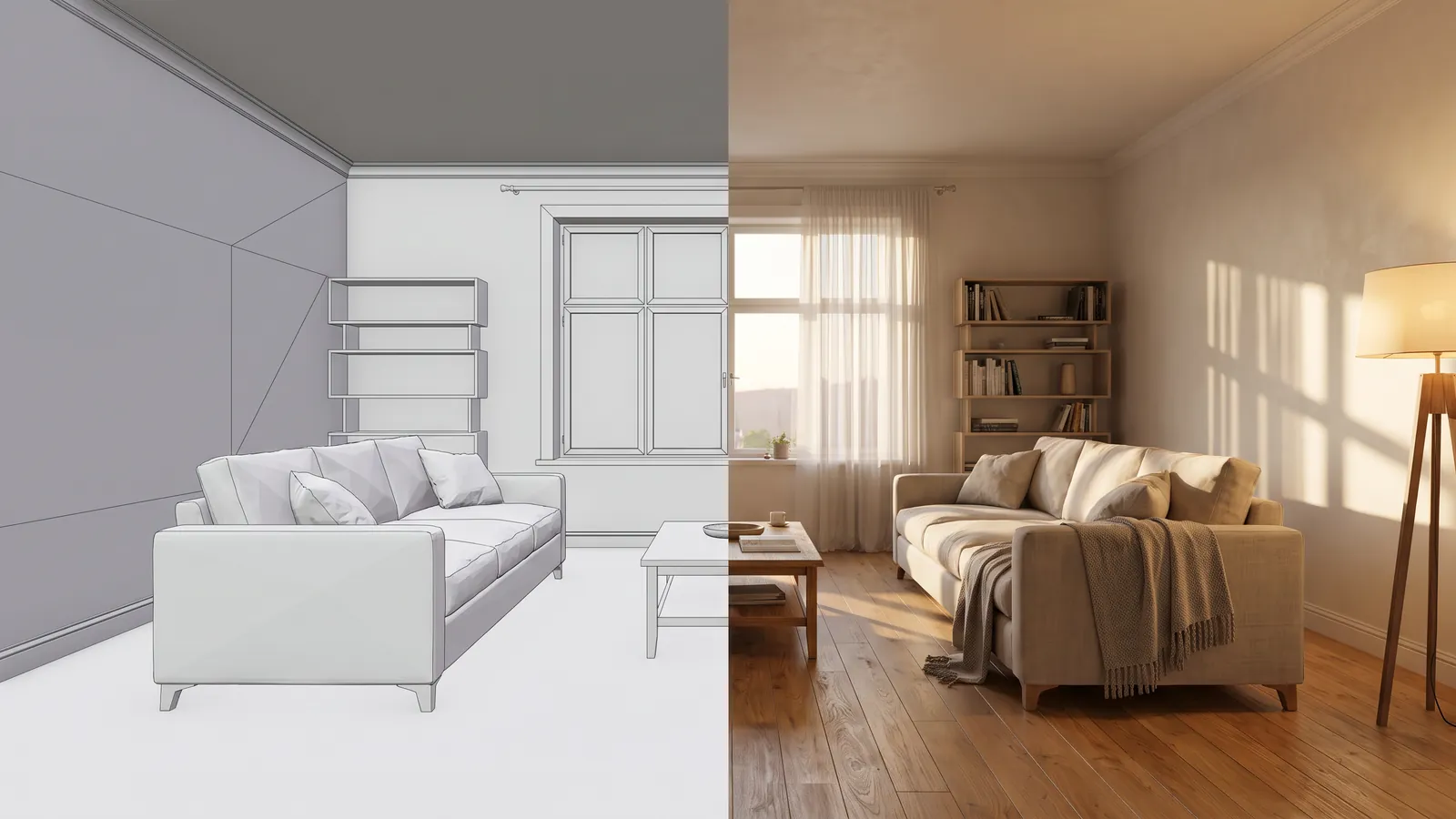

Du modèle 3D au rendu photoréaliste

Une vue de modèle 3D et un rendu photoréaliste sont deux choses différentes, et la plupart des outils s'arrêtent à la première. Une vue de modèle te donne une géométrie propre avec des textures plates : c'est précis, utile, mais visiblement généré par ordinateur. Un rendu te donne des matériaux qui réagissent comme dans la réalité, une lumière qui se diffuse correctement, des ombres de contact sous les meubles et de la profondeur de champ. On croirait une photo.

Le rendu est généré à partir du point de vue exact où tu te tiens, soit dans un style choisi, soit à partir d'une description que tu saisis. Ce qui compte, c'est ce qui reste fixe : les murs, l'emplacement des fenêtres et les proportions de ton plan sont préservés au lieu d'être réinventés. L'agencement est le tien, et les finitions sont générées. C'est la promesse honnête de cet outil, et c'est ce qui fait sa valeur pour t'aider à décider, plutôt que d'être une simple jolie image.

Si tu veux voir l'espace en mouvement plutôt que sur une image fixe, une vue rendue peut être transformée en une courte visite vidéo IA, disponible avec les abonnements supérieurs. Si tu préfères travailler à partir d'une photo d'une vraie pièce plutôt que d'un plan, tu peux aussi repenser une pièce à partir d'une photo.

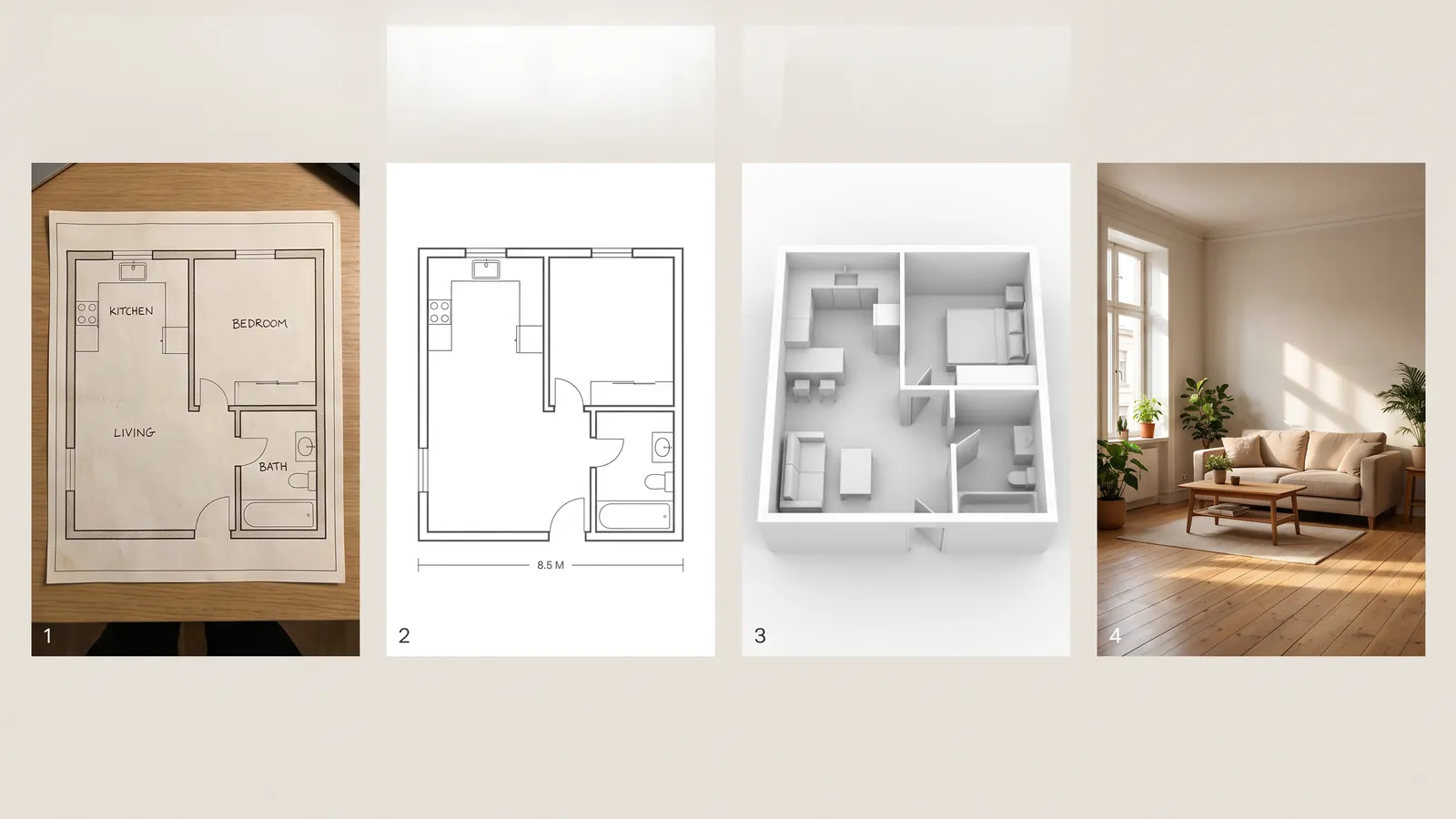

Un cas concret : d'un plan imprimé au rendu final d'un appartement

Il est utile de suivre un plan de bout en bout avec des chiffres réels, car la théorie masque souvent le temps que cela prend vraiment.

Le plan est un appartement T2 sur une fiche d'agence imprimée : un salon avec cuisine ouverte, une chambre, une salle de bain et un couloir, pour 52 m² au total. Voici le déroulement complet :

1. Photographier la fiche, deux minutes. Posée bien à plat sur une table, photographiée du dessus, sans ombre portée.
2. Calibrer, une minute. La fiche indique que le salon fait 4,2 m le long du mur de la fenêtre. Saisir ce chiffre définit l'échelle de tout le reste. Utiliser un mètre sur le vrai mur serait préférable, mais la dimension imprimée sur la fiche est une bonne alternative.
3. Tracer et corriger les murs, douze minutes. Le tracé automatique était proche mais pas parfait. La cloison intérieure entre la chambre et le couloir a été tracée à 8 cm et corrigée à 11 cm, et le mur de la salle de bain a été redressé. Le salon se stabilise à 4,2 par 3,6 m, soit 15,1 m².
4. Placer les ouvertures, cinq minutes. Quatre portes de 80 cm, la porte de la chambre à 45 cm du coin, deux fenêtres de 120 cm et 90 cm.
5. Meubler à taille réelle, dix minutes. Un canapé de 220 cm sur le grand mur, une table à manger de 120 par 80 cm, un lit double de 140 par 200 cm. Le lit contre le mur du fond ne laisse que 62 cm pour passer d'un côté, ce qui est inférieur aux 90 cm recommandés pour un passage quotidien. On le déplace donc pour laisser 95 cm du côté de la porte et 55 cm de l'autre.
6. Visiter l'espace, trois minutes. À hauteur d'yeux, le plan de travail de la cuisine de 60 cm de profondeur laisse 105 cm jusqu'aux chaises de la table à manger, ce qui est confortable. Le couloir semble étroit avec ses 96 cm et on ne peut rien y faire, mais c'est une information précieuse avant de signer quoi que ce soit.
7. Générer le rendu du salon. En se tenant près de la porte du couloir et en regardant vers la fenêtre.

Environ 35 minutes de travail pour deux résultats concrets : une décision sur l'emplacement du lit qui aurait sinon été prise trop tard après la livraison, et une image de la pièce que n'importe qui peut comprendre instantanément, même sans savoir lire un plan.

Plans multi-niveaux et maisons complètes

Une maison est une superposition de plusieurs plans, et c'est là que cela devient intéressant. Les étages sont dessinés séparément et visualisés soit un par un, soit sous forme de coupe globale, une vue qui rend une maison immédiatement compréhensible pour quelqu'un qui la découvre.

Deux contraintes dictent presque tous les plans à étage. La première est l'escalier : il occupe de l'espace au sol sur les deux niveaux à la fois, nécessite environ 90 cm de largeur pour être confortable et environ 3 m de recul pour une volée droite, et son emplacement est l'élément le plus susceptible d'imposer de repenser l'agencement. La seconde est que l'étage supérieur hérite de l'empreinte du rez-de-chaussée, et des murs porteurs mal alignés sont la cause habituelle de modifications tardives et coûteuses.

Visualiser les deux étages ensemble permet de repérer ces incohérences : une salle de bain située juste au-dessus d'un salon, ou une cage d'escalier qui débouche au milieu d'une cuisine. Attention, cela ne remplace pas des conseils structurels, et un plan destiné à la construction nécessite l'intervention d'un architecte ou d'un ingénieur, quelle que soit la qualité du rendu 3D.

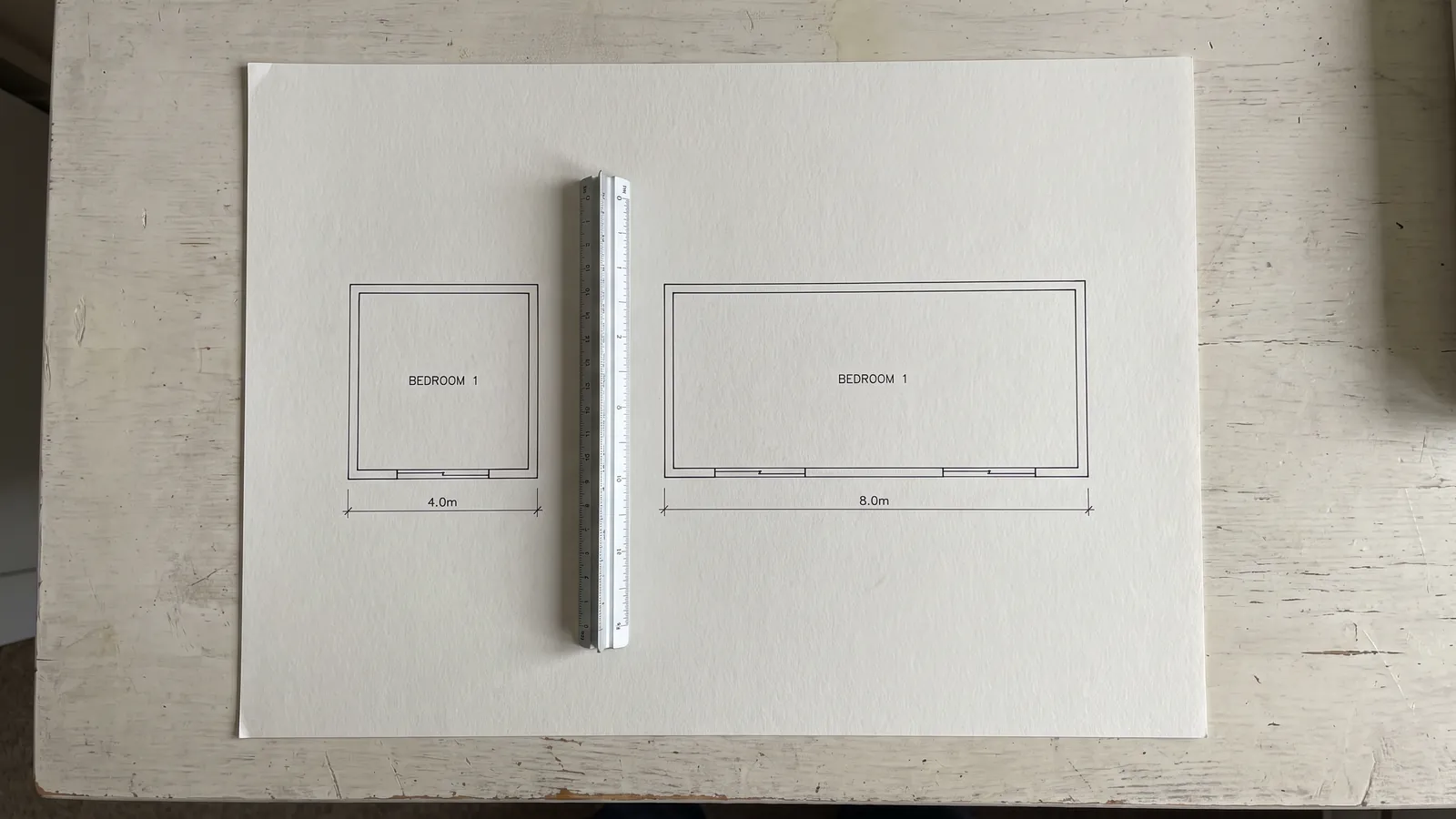

L'erreur qui gâche discrètement un plan converti

Presque toutes les mauvaises conversions proviennent d'un seul détail, et ce n'est pas le tracé en lui-même. C'est le fait de calibrer à partir de la mauvaise ligne.

Voici comment cela se produit. Tu traces un plan et le logiciel te demande une dimension réelle. Le réflexe est de cliquer sur le mur le plus long, car il est bien visible. Mais sur un plan imprimé, cette ligne la plus longue correspond souvent à la façade extérieure du bâtiment, tandis que la cote indiquée à côté décrit la pièce intérieure. Si tu indiques la mesure intérieure sur la ligne extérieure, toutes les mesures du plan se retrouvent faussées de l'épaisseur de deux murs. Sur une pièce de 4,2 m avec des murs extérieurs de 30 cm, cela représente environ 14 % d'erreur.

Une erreur de 14 % ne saute pas aux yeux. Le plan ressemble toujours à un plan, les pièces ressemblent à des pièces, et rien ne signale l'erreur. Elle n'apparaît que plus tard, lorsqu'un canapé de 230 cm qui rentrait facilement sur le modèle ne passe pas sur le vrai mur, ou lorsqu'un plan de travail de 60 cm laisse 8 cm de passage en moins que prévu.

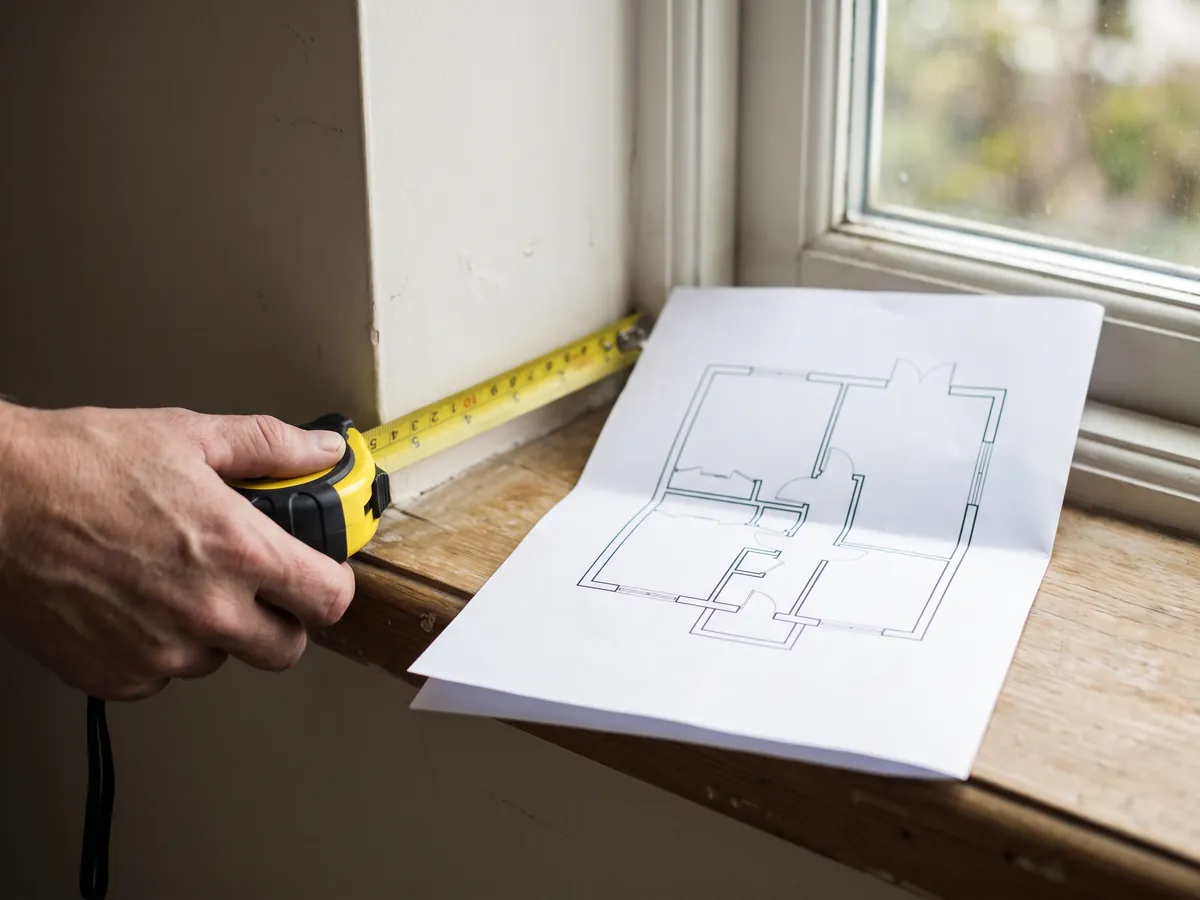

La correction prend une minute. Calibre ton plan par rapport à une mesure que tu as physiquement prise toi-même, plutôt que sur une indication du dessin, et préfère une dimension courte et fiable à une dimension longue et ambiguë. Une porte intérieure standard de 80 à 90 cm est une excellente référence car elle est sans surprise et facile à vérifier au mètre. Ensuite, valide : choisis un second mur que tu as aussi mesuré et vérifie si le modèle correspond à quelques centimètres près. Si ce n'est pas le cas, ta ligne de calibrage n'était pas la bonne.

Ce qui est payant et ce qui est gratuit

La distinction est simple. Dessiner un plan, tracer une photo, importer un DXF, placer des meubles, se promener en 3D et exporter une feuille de plan sont des fonctionnalités gratuites qui ne nécessitent aucun compte. Le rendu photoréaliste est l'étape payante, incluse dans nos abonnements.

Par rapport aux autres solutions du marché, c'est une excellente alternative. Faire appel à un infographiste 3D donne une image de grande qualité mais coûte cher par image, avec un délai de livraison qui se compte en jours plutôt qu'en secondes. Les logiciels CAD de bureau offrent une précision totale mais demandent une licence onéreuse et un réel temps d'apprentissage avant de pouvoir produire quoi que ce soit. Les logiciels CAD gratuits existent et sont performants, mais la courbe d'apprentissage est le prix à payer à la place de l'argent.

Le rendu fonctionne par abonnement car chaque image est générée à la demande, le coût est donc lié à l'utilisation plutôt qu'à l'achat. Tout le travail d'agencement, qui représente l'essentiel de la valeur pour prendre des décisions, reste quant à lui entièrement gratuit.

Les limites de la conversion de plan en 3D

Cette section est plus importante que les autres, car ce sont ses limites qui rendent cet outil digne de confiance.

• La précision dépend entièrement de ton calibrage. Une seule mesure erronée se répercute sur toutes les dimensions. Mesure deux fois et valide avec un second mur connu.
• La hauteur sous plafond est définie par défaut si tu ne la modifies pas. Une hauteur standard d'environ 2,5 m est appliquée, mais les bâtiments anciens font souvent 2,9 m ou plus, et cette différence change la perception d'une pièce bien plus que le choix des meubles.
• Ce n'est pas un document de construction. Il ne contient aucune information structurelle, électrique ou réglementaire, et ne remplace pas un architecte pour des travaux de construction.
• Les modèles de meubles sont des approximations. Un canapé de 220 cm dans le modèle fait bien 220 cm, mais ce n'est pas le modèle exact du fabricant que tu as repéré. Vérifie toujours les dimensions réelles du produit avant de commander.
• Un rendu montre ce qu'un espace pourrait être, pas ce qu'il sera exactement. Il est généré à partir de ta géométrie, l'agencement est donc réel, mais les finitions proposées ne sont qu'une version possible parmi d'autres.

Ce pour quoi l'outil est réellement performant est plus ciblé mais extrêmement utile : juger un agencement, tester si des meubles passent, comparer deux configurations et partager rapidement un projet avec quelqu'un qui ne sait pas lire les plans. Ces quatre points couvrent la majorité des besoins de conversion de plan.

Essaie sur ton propre plan

Quatre étapes simples :

1. Importe ton plan. Prends-le en photo, charge un PDF, importe un DXF, ou dessine les murs si tu n'as pas encore de plan.
2. Indique une largeur réelle que tu as mesurée toi-même, puis vérifie-la par rapport à un second mur.
3. Place tes meubles à leur taille réelle et laisse 90 cm pour tes passages quotidiens.
4. Passe à la 3D et visite l'espace à hauteur d'yeux, puis génère le rendu du point de vue que tu veux conserver.

Toutes les étapes jusqu'au rendu sont gratuites et ne nécessitent pas de compte. Ouvre l'outil de conception et commence avec ton plan, ou découvre d'abord comment fonctionne notre créateur de plan au sol si tu préfères voir le processus détaillé avant de te lancer.
