Conçois tes propres plans de maison : le guide pour débutants

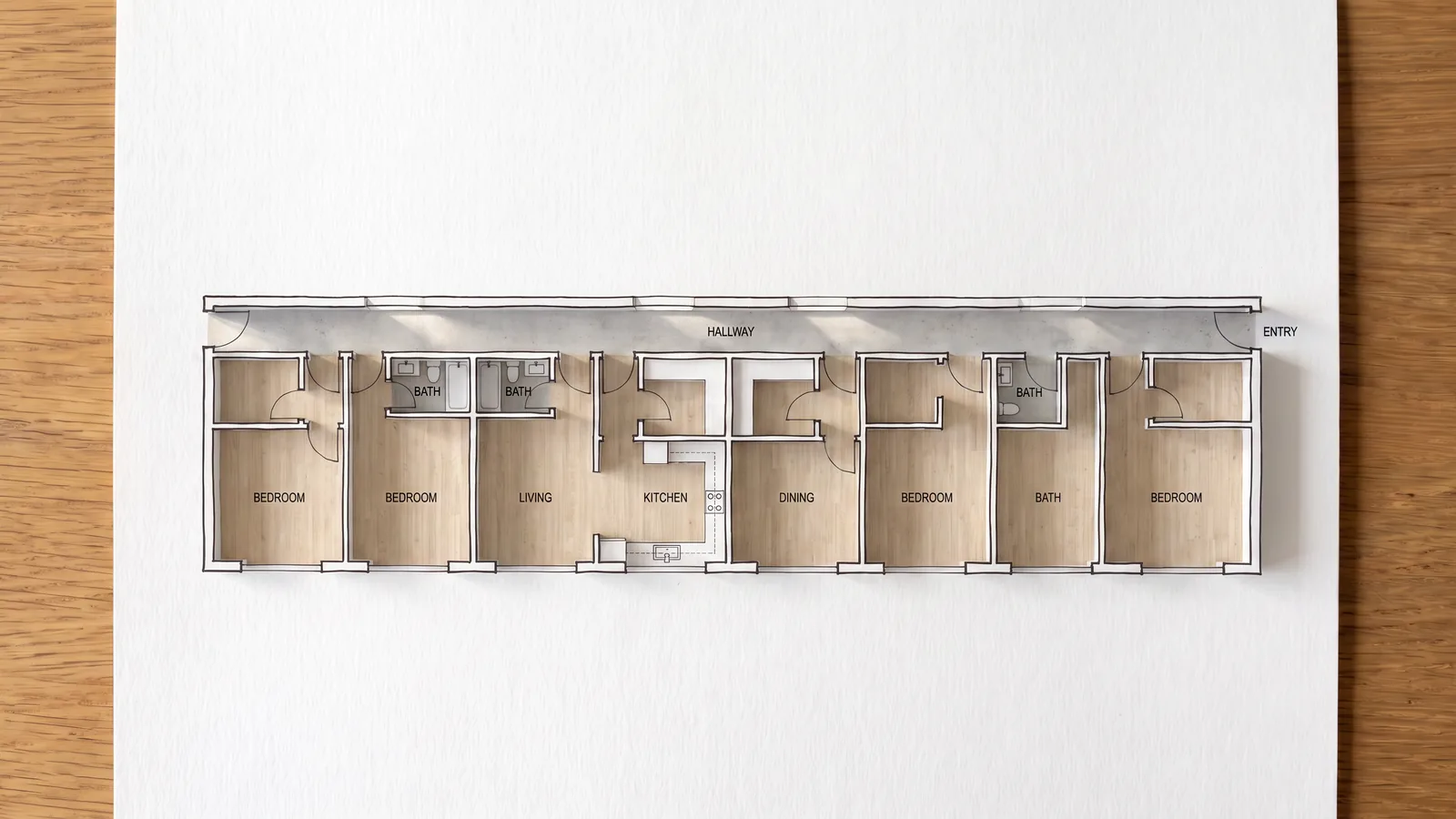

Avant Réorganisé

Ce document est un guide pour concevoir ton propre agencement, pas une bibliothèque de plans. Nous ne vendons pas de plans de maison prêts à l'emploi. Si c'est ce que tu cherches, un catalogue de plans te conviendra bien mieux que ce que tu trouveras ici.

Ce qui suit est la suite logique qu'un agencement suit réellement : le terrain, puis les zones, puis la circulation, et enfin les pièces. Respecter cet ordre fait toute la différence entre un plan qui fonctionne et un plan qui compte trois chambres mais aucun endroit pour y installer un lit.

Il est également utile de préciser dès le départ où s'arrête cette démarche. Tu peux concevoir un agencement toi-même, mais tu ne peux pas concevoir un bâtiment tout seul. Cette limite fait l'objet d'une section dédiée, et elle est essentielle.

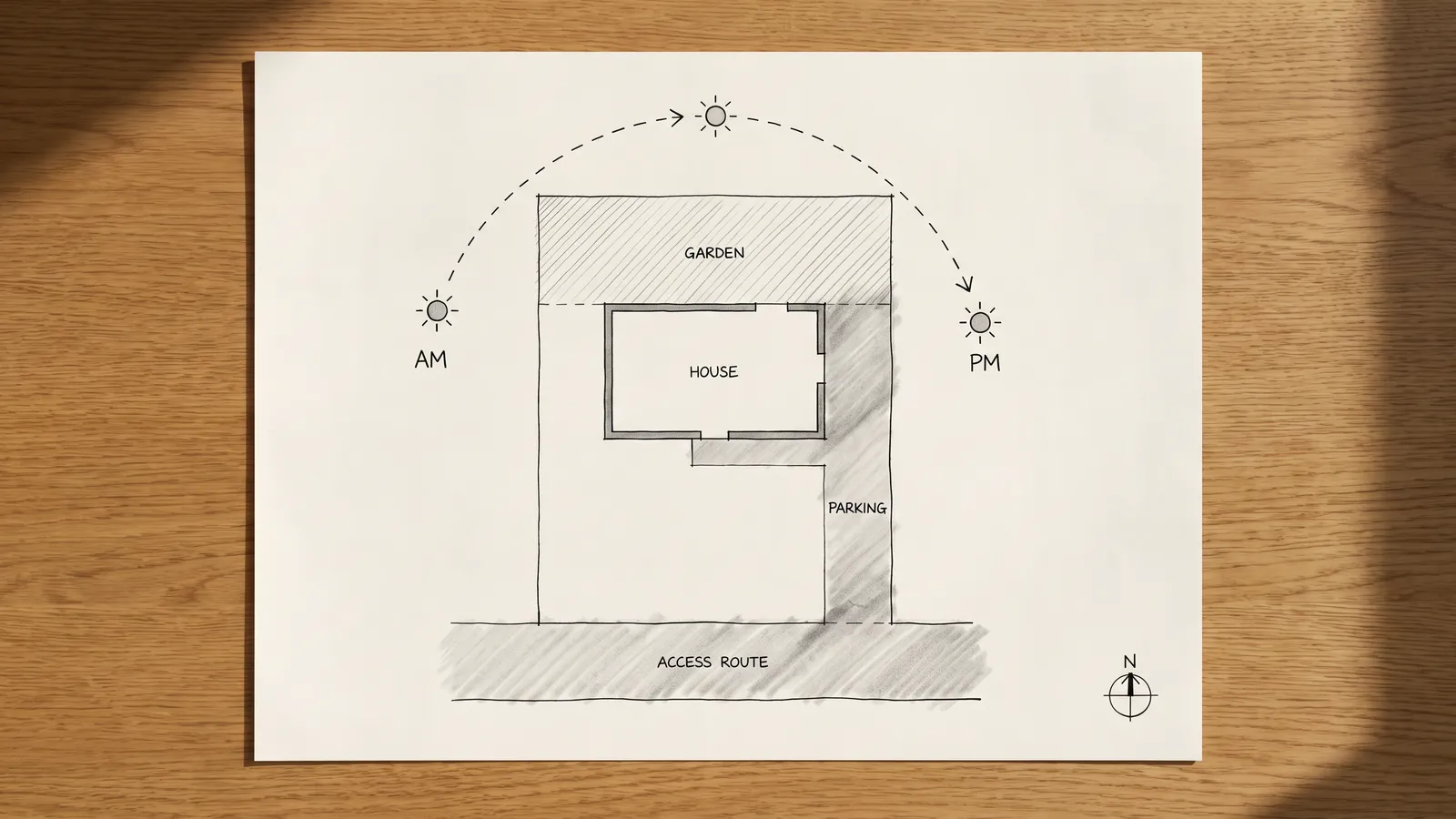

Commence par le terrain, pas par les pièces

Avant même de dessiner la moindre pièce, le terrain a déjà pris plusieurs décisions pour toi :

• La course du soleil. Dans quelle direction il se lève, où il se trouve à midi, et où tombe la dernière lueur du jour.
• Où se trouve la vue, et tout aussi important, où elle ne se trouve pas.
• Où se situent les nuisances sonores : la route, l'allée du voisin, la voie ferrée deux rues plus loin.
• Où doivent se situer l'accès et le stationnement, ce qui est généralement fixe et non négociable.
• La forme de la parcelle et les limites de recul, qui sont définies par les règles d'urbanisme locales.

Prends ensuite la décision la plus importante dans la planification d'une maison : place les pièces que tu utilises pendant la journée du côté ensoleillé, et les espaces techniques du côté froid ou bruyant. La cuisine, le salon et la salle à manger profitent de la lumière. La buanderie, la salle de bain, les rangements et le garage occupent la façade nord, le côté rue ou le mur mitoyen.

Ce choix unique influence le confort quotidien et les coûts de fonctionnement bien plus que n'importe quelle finition sur laquelle tu hésiteras plus tard. Un salon orienté à l'opposé du soleil nécessite d'allumer les lumières dès trois heures de l'après-midi en hiver, en permanence, et aucune couleur de peinture n'y changera rien.

Une mise en garde : l'orientation du soleil dépend de l'hémisphère. Dans l'hémisphère nord, le côté ensoleillé est le sud, et dans l'hémisphère sud, c'est le nord. Les règles d'urbanisme locales régissent les reculs, les hauteurs et le vis-à-vis, et elles varient selon les pays et les municipalités.

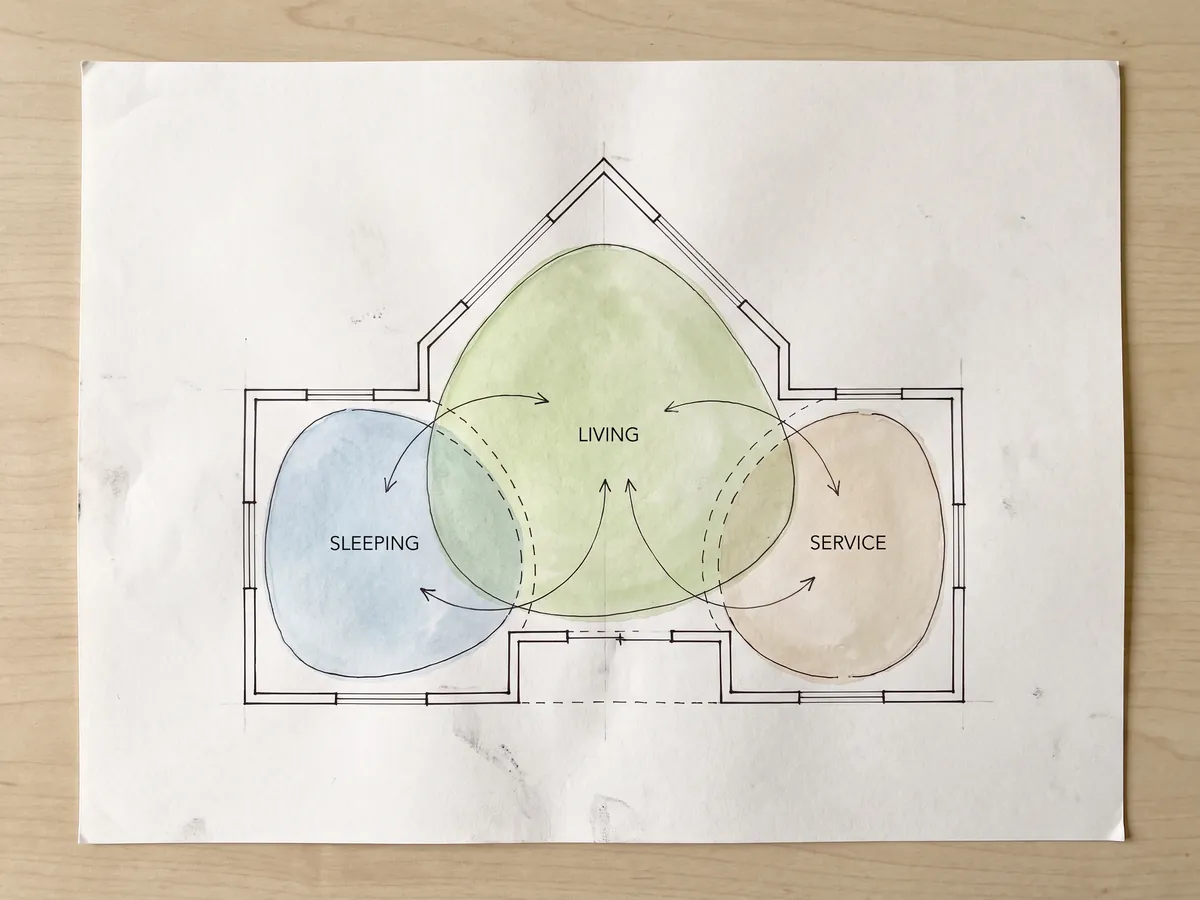

Zonner avant de dessiner les pièces

Les professionnels regroupent une maison en trois zones avant de dessiner quoi que ce soit à l'échelle :

• La vie : cuisine, salle à manger, salon. Le cœur social, et le plus bruyant.
• Le sommeil : les chambres et leurs salles de bain. Calme, privé et éloigné de la porte d'entrée.
• Le service : entrée, buanderie, rangements, garage. Les espaces fonctionnels.

Décide ensuite de leurs relations. Le sommeil à l'écart du bruit des espaces de vie. Le service près de l'entrée, car c'est là que l'on arrive avec les manteaux mouillés et les courses. La cuisine sur un trajet court depuis le stationnement, car porter des sacs à travers tout le salon est une corvée quotidienne que personne n'anticipe.

Les erreurs de zonage classiques concernent toujours la proximité plutôt que la taille : une porte de chambre qui s'ouvre directement sur le salon, des toilettes visibles depuis la table de la salle à manger, une buanderie à l'opposé de l'entrée. Chacun de ces problèmes est gratuit à résoudre à ce stade, mais très coûteux à corriger plus tard.

Fais cela sous forme de bulles, pas de dessins cotés. Des formes vagues et des flèches. Une heure passée ici permet d'économiser une semaine de modifications, car tu décides des relations plutôt que des dimensions, et les relations sont l'essence même d'un plan.

La circulation, l'espace invisible

La circulation est la surface au sol utilisée uniquement pour se déplacer. Tu paies pour la construire, la chauffer et la nettoyer, mais tu ne t'y installes jamais.

Elle consomme généralement 10 à 15 % de la surface habitable d'une maison. Au-delà de 20 %, l'agencement doit être repensé, et le calcul en vaut la peine : dans une maison de 120 m², la différence entre 12 % et 22 % représente 12 m², soit la surface d'une chambre.

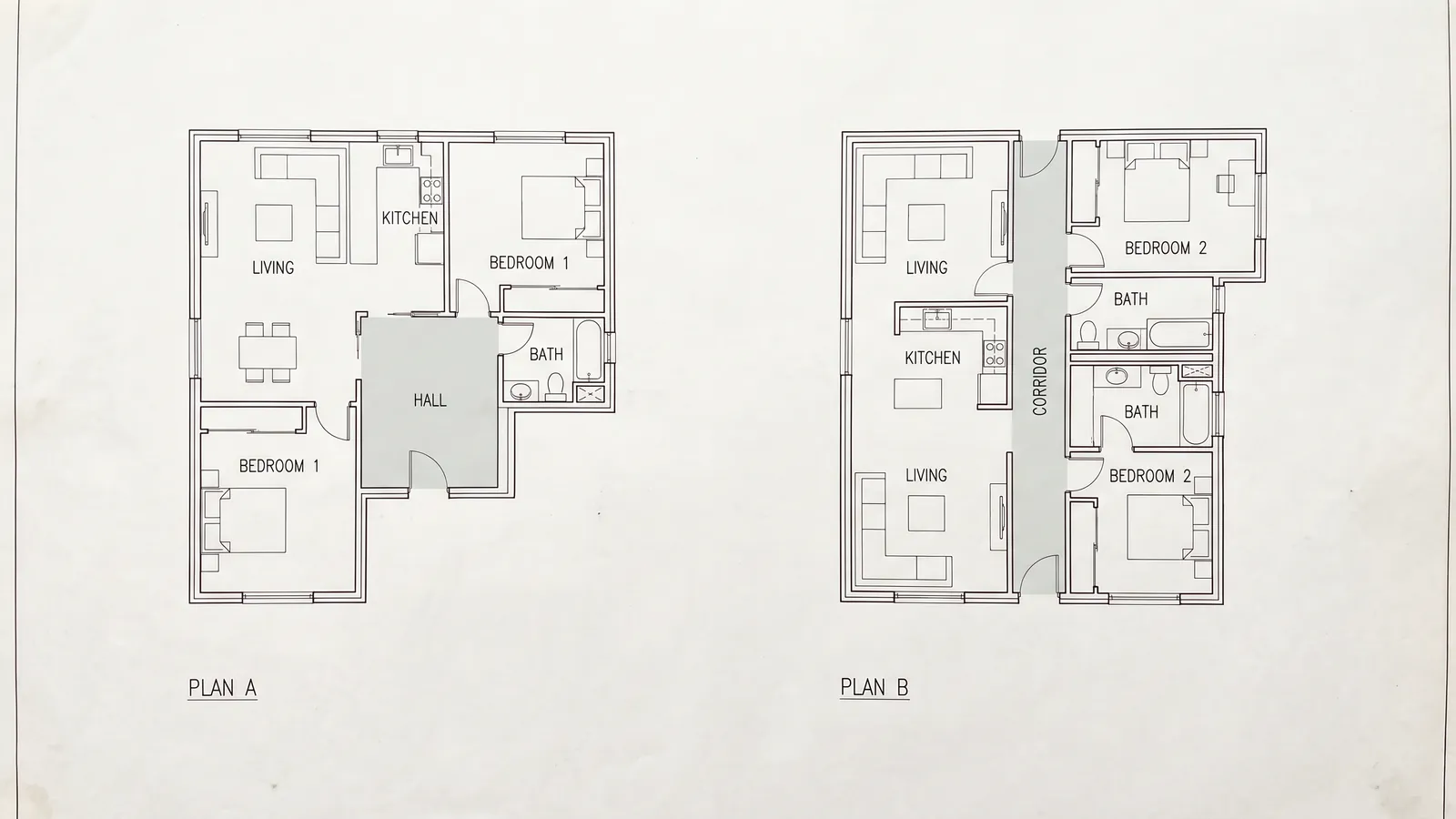

Voici deux modèles d'organisation, avec un verdict honnête. Un hall central place un carré compact au milieu avec des pièces qui rayonnent autour, de sorte que presque aucune surface n'est dédiée uniquement au déplacement et que chaque trajet est court. Un long couloir traverse la maison sur toute sa longueur avec des pièces d'un seul côté, ce qui est facile à dessiner, coûteux à construire, et sombre à moins d'avoir une fenêtre à une extrémité.

Le plan à couloir est ce que dessinent les débutants, car c'est la façon la plus évidente de relier des éléments en ligne. Si tu te surprends à en dessiner un, essaie plutôt de disposer les mêmes pièces autour d'un hall et compare la surface de circulation des deux options. C'est généralement la plus grande amélioration possible pour un plan d'amateur.

L'escalier est l'autre contrainte majeure, et la raison pour laquelle les étages supérieurs sont souvent redessinés : il occupe de l'espace sur les deux niveaux à la fois et sa position au rez-de-chaussée détermine entièrement le plan de l'étage.

Dimensionner les pièces

Voici des dimensions indicatives pour une maison, à prendre comme points de départ plutôt que comme des objectifs absolus :

• Salon : 4,0 x 5,0 m
• Chambre parentale : 3,5 x 4,0 m
• Chambres secondaires : 3,0 x 3,5 m
• Cuisine : déterminée par la longueur des plans de travail et l'espace de passage de 120 cm entre eux, plutôt que par la surface totale
• Salle de bain familiale : à partir de 2,4 x 2,7 m

Le principe le plus utile est de dimensionner les pièces en fonction de ce qu'on y fait plutôt que par ambition. Une salle à manger dimensionnée pour la table de Noël est une pièce froide 360 jours par an. Une chambre parentale de 4,5 x 5,0 m contient un lit et beaucoup de parquet vide, alors que les 5 m² économisés auraient pu créer un bureau fonctionnel.

Le compromis est simple : la surface totale est le principal facteur de coût de toute construction, donc chaque mètre carré ajouté à une pièce est retiré à une autre ou au budget. Décider de ce que tu sacrifies, délibérément, constitue toute la discipline. Notre guide sur les dimensions standard des pièces présente l'ensemble des tailles avec ce qui peut y être installé.

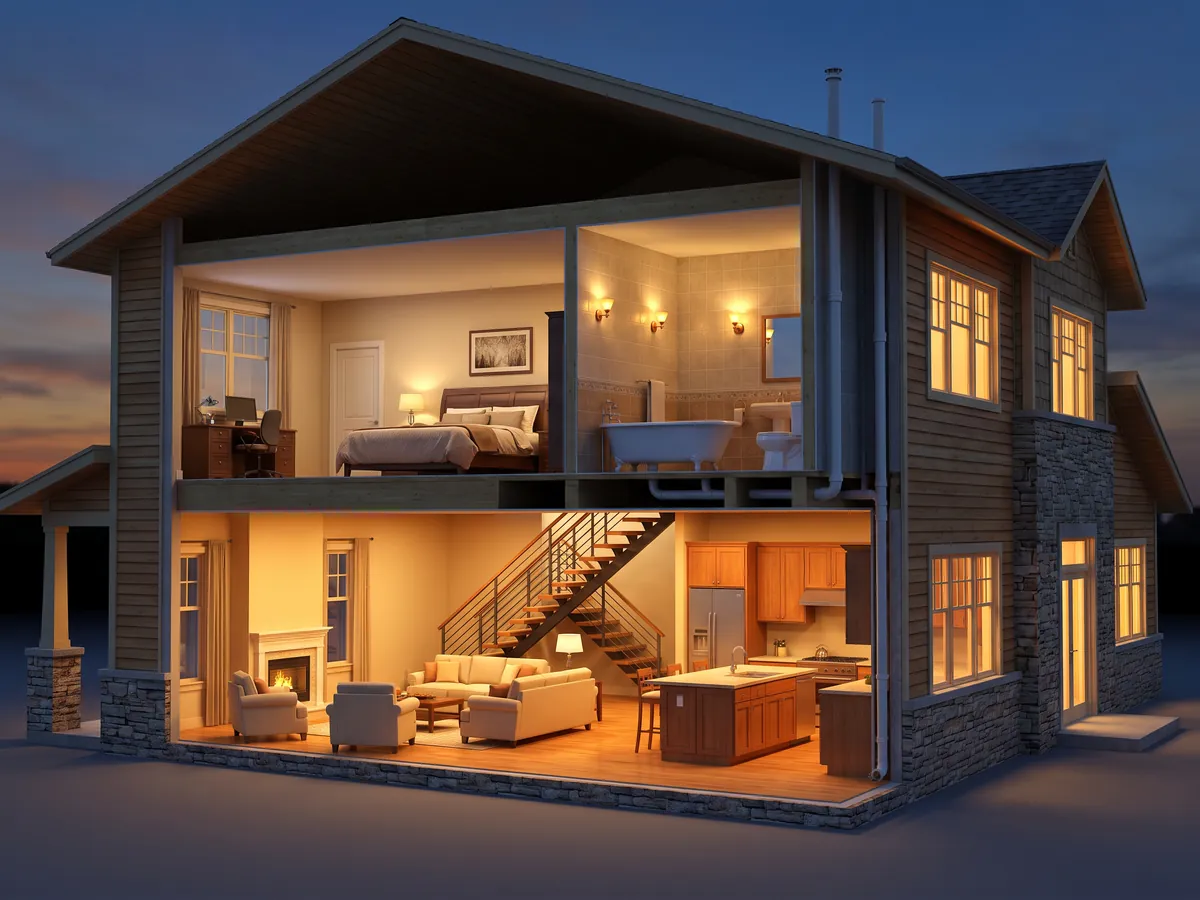

La planification multi-niveaux et l'escalier

L'escalier est le pivot d'un plan à deux étages. Une volée droite nécessite environ 2,5 à 3,0 m de recul, environ 90 cm de largeur, et un espace de palier aux deux extrémités. Cela représente environ 5 m² mobilisés deux fois, une fois à chaque étage.

Deux règles de superposition facilitent grandement le travail. Place les salles de bain au-dessus des salles de bain, ou au-dessus de la cuisine, car le regroupement des évacuations et des arrivées d'eau réduit considérablement les coûts et la complexité. Aligne également les murs porteurs entre les étages, car s'ils ne sont pas alignés, il faut reporter la charge, ce qui nécessite une poutre, et une poutre relève de la structure et non plus de l'agencement.

L'étage supérieur hérite de l'emprise du rez-de-chaussée, ce qui signifie que c'est en bas que se fait la véritable conception. Si le plan de l'étage ne fonctionne pas, la solution se trouve presque toujours au niveau inférieur.

La structure est le domaine des professionnels et rien de ce qui est écrit ici ne change cela. Utilise ces conseils pour décider de l'emplacement des pièces, et laisse un ingénieur déterminer si le bâtiment peut le supporter.

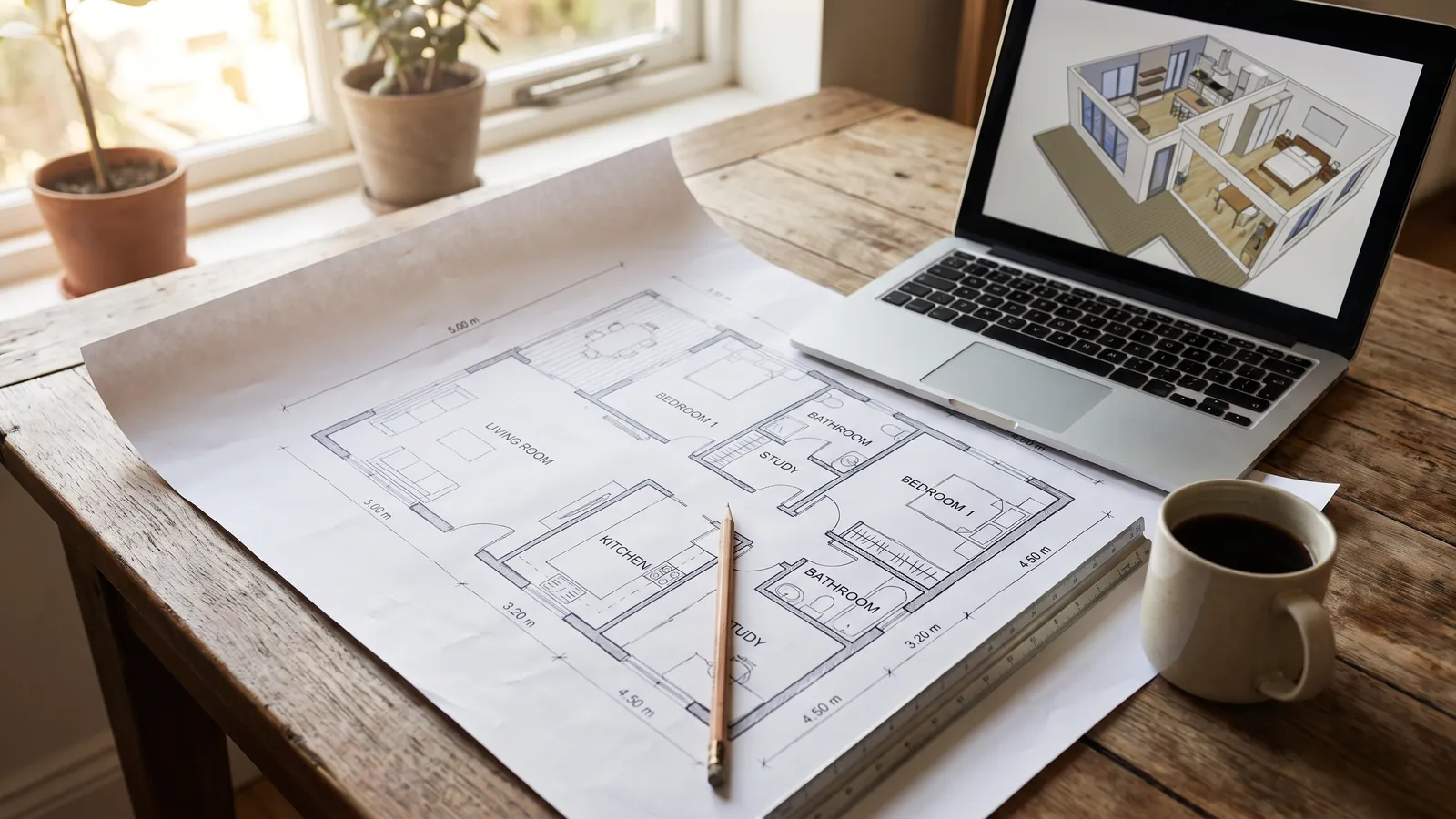

Où s'arrête le plan d'amateur et où commence l'architecte

C'est la section la plus utile de cette page, car la frontière est plus nette que ce que la plupart des gens imaginent.

Ce que tu peux réellement faire toi-même : explorer des agencements, définir le zonage, tester la circulation, dimensionner les pièces par rapport à de vrais meubles, comprendre ce que ton terrain permet, et communiquer une idée précise à un professionnel. Ce dernier point a une réelle valeur financière. Un architecte facturant à l'heure passera moins de temps à chercher ce que tu veux si tu arrives avec un agencement réfléchi et argumenté.

Ce que tu ne peux pas faire toi-même : la conception structurelle, la conformité aux réglementations thermiques et de construction, les dispositifs de sécurité incendie, la conception des réseaux d'eau et d'électricité, les calculs thermiques, les dessins pour le permis de construire, et tout ce qui sera réellement construit. Ce ne sont pas des formalités. Ce sont les domaines où une erreur est dangereuse ou illégale.

Un plan d'amateur bien pensé ne remplace pas un architecte. C'est le meilleur cahier des charges possible pour lui, et l'exercice en vaut la peine rien que pour cela.

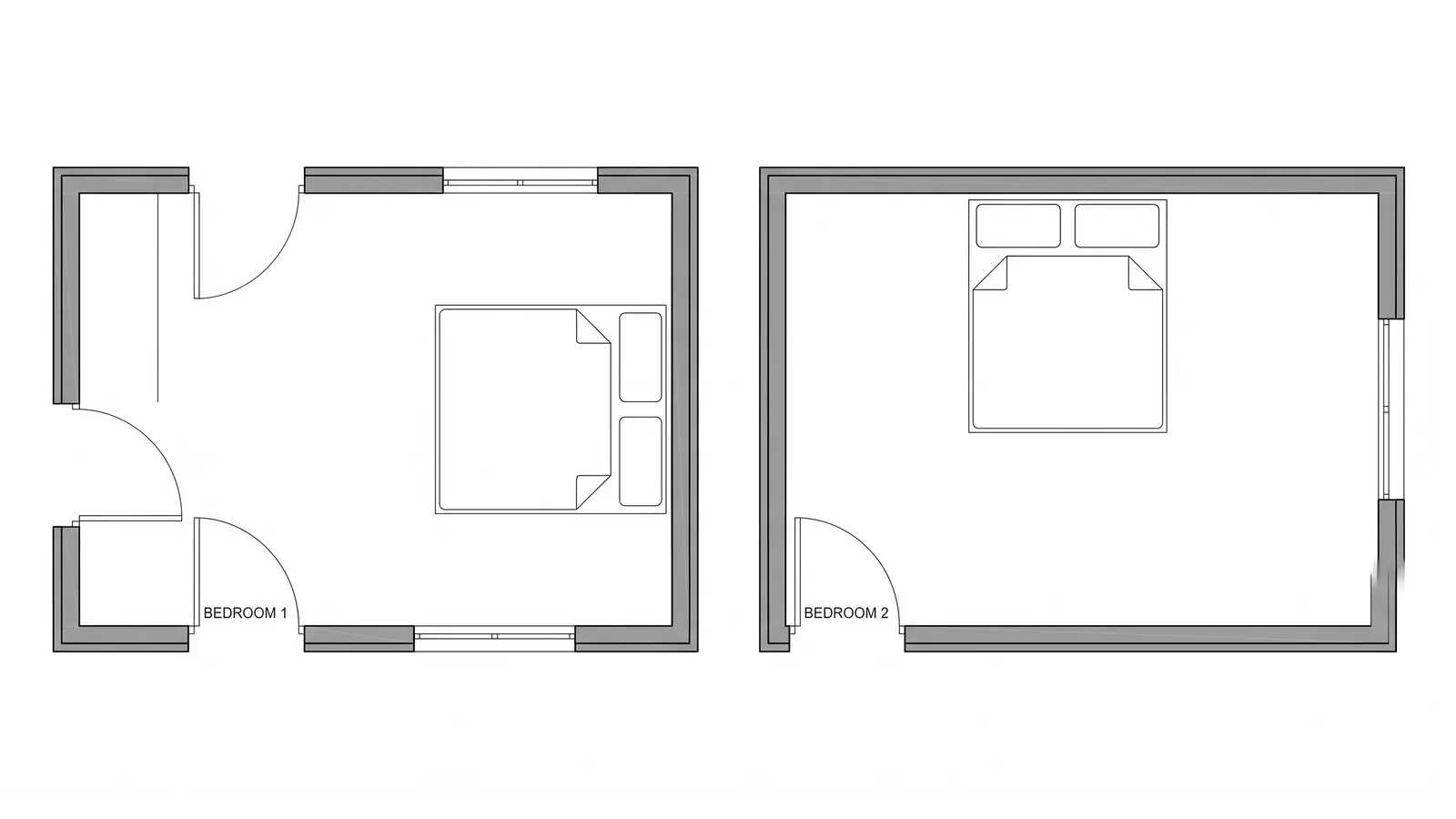

La chambre sans aucun endroit pour mettre le lit

L'erreur de débutant la plus courante n'est pas de concevoir une pièce trop petite. C'est de concevoir une pièce sans aucun mur assez long pour y adosser quoi que ce soit.

Voici comment cela se produit. Tu dessines une chambre de 3,2 x 3,6 m, ce qui est une chambre double tout à fait raisonnable. Ensuite, tu ajoutes la porte, car les pièces ont besoin de portes. Puis une fenêtre, pour la lumière. Ensuite, une deuxième porte pour la salle d'eau attenante, car c'était la bonne idée de l'étape de zonage. Enfin, un placard intégré le long d'un mur.

Quatre murs, et chacun est désormais occupé. Un lit de 140 cm a besoin de 140 cm de mur continu, plus idéalement 40 cm pour une table de chevet de chaque côté, soit 220 cm d'espace libre. Aucun endroit dans cette pièce ne le permet, et pourtant le plan semblait tout à fait cohérent pendant que tu le dessinais, car les portes et les fenêtres sont dessinées comme des vides plutôt que comme des contraintes physiques.

La vérification prend une minute et presque personne ne la fait. Pour chaque pièce, avant d'ajouter une deuxième porte, mesure le plus long mur continu et demande-toi ce qui doit y être placé. Une chambre a besoin de 220 cm pour un lit double. Un salon a besoin de 220 à 250 cm pour un canapé. Une salle à manger a besoin d'un mur pour un buffet, sinon elle n'en aura pas.

La solution consiste presque toujours à supprimer une porte plutôt qu'à agrandir la pièce. Deux portes dans une chambre, c'est une de trop, sauf si la seconde mène à une salle de bain dont tu as réellement besoin. Même dans ce cas, elle doit être placée dans un angle plutôt qu'au milieu du mur, car une porte d'angle te coûte un seul mur, tandis qu'une porte au milieu t'en coûte deux.

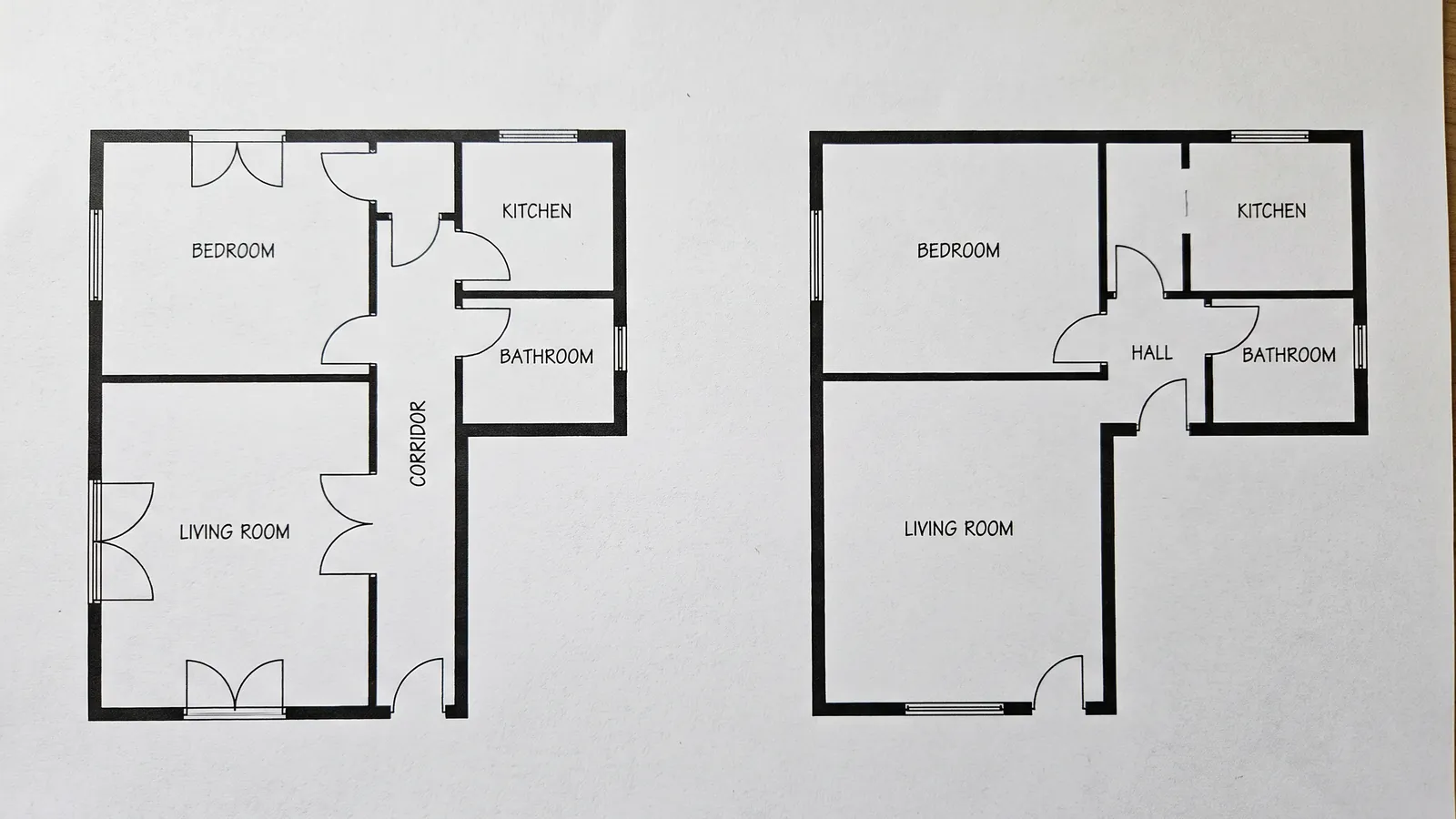

Erreurs courantes de débutant

• Concevoir la façade en premier. L'extérieur doit suivre l'intérieur. Commence par le fonctionnement de la maison et laisse la façade en découler, pas l'inverse.
• Trop de portes dans une seule pièce. Chaque porte coûte un mur. Compte-les par pièce et sois impitoyable.
• Des fenêtres placées pour la symétrie extérieure. Une façade qui semble équilibrée depuis la rue peut laisser une pièce éclairée du mauvais côté. Place les fenêtres pour la lumière souhaitée à l'intérieur, puis ajuste la façade.
• Aucun rangement intégré. Un rangement trouvé plus tard est une armoire qui encombre une chambre. Un rangement conçu dès le départ est un placard intégré qui ne coûte presque rien.
• Un triangle d'activité en cuisine trop étiré ou trop serré. L'évier, la plaque de cuisson et le réfrigérateur doivent être proches pour limiter les déplacements sans pour autant se gêner.
• Sous-estimer la circulation, ce qui fait l'objet de toute la section ci-dessus.
• Oublier l'espace d'arrivée. Où te tiens-tu avec des chaussures mouillées et deux sacs de courses alors que la porte est encore ouverte ? La plupart des plans n'ont pas de réponse à cela, et c'est pourtant un moment du quotidien.

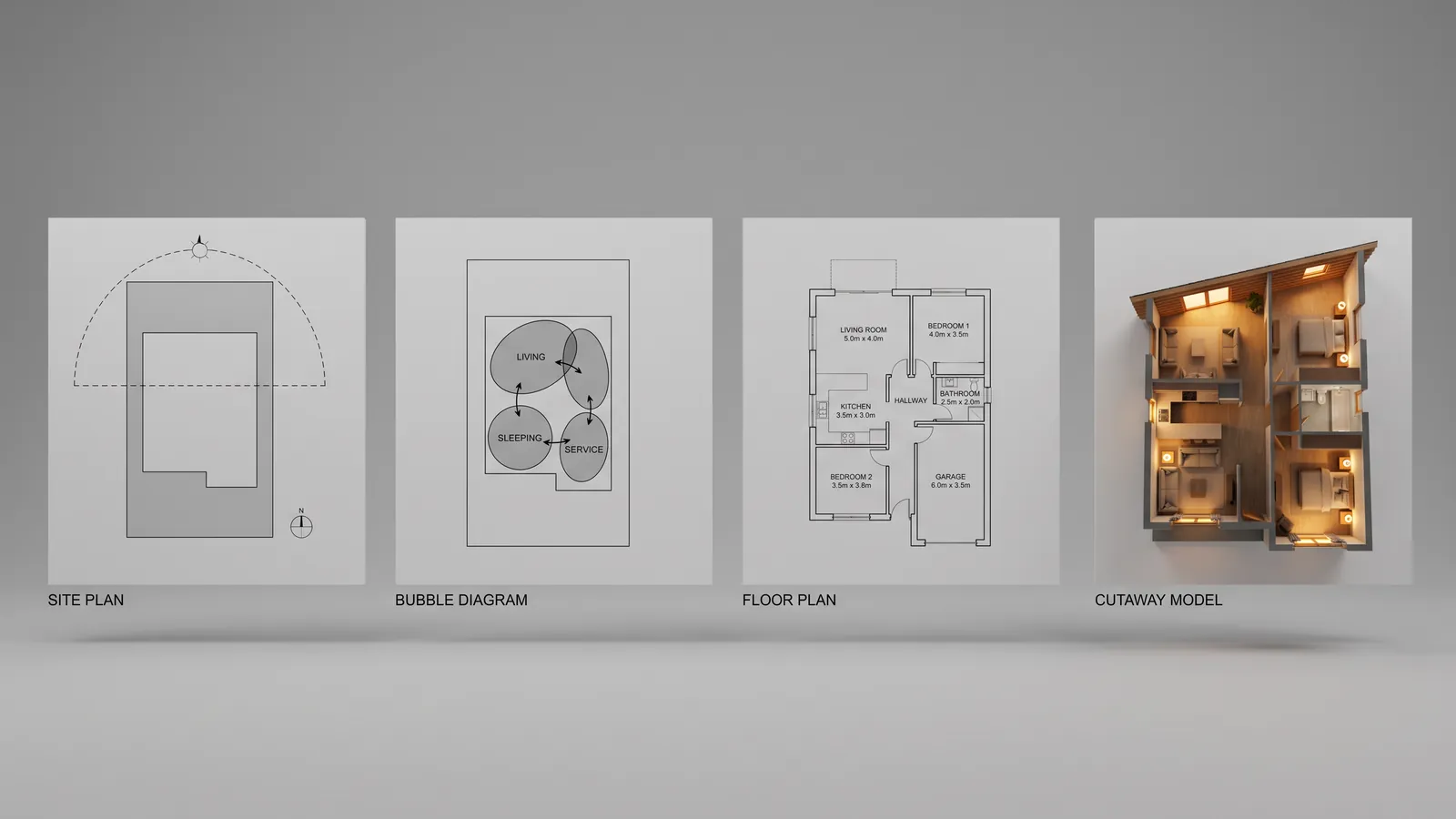

Une maison, du terrain au plan

Voici une séquence réelle sur un vrai terrain : 18 x 24 m, rue le long de la bordure nord, jardin au sud, mur mitoyen de deux étages à l'ouest.

Décisions liées au terrain, prises en premier. Le soleil vient du sud, côté jardin. Le bruit et l'accès viennent du nord. Le salon, la cuisine et la salle à manger se placent donc sur la façade sud, tandis que l'entrée, la buanderie, les toilettes et l'escalier occupent la bande nord côté rue. Le côté ouest, ombragé par le voisin, accueille le garage et le garde-manger.

Zonage. Trois bulles : une zone de vie au sud, une bande technique au nord, et une zone de nuit entièrement à l'étage. Cette dernière décision résout le problème du bruit sans qu'aucun mur n'ait encore été dessiné.

Circulation. Un hall central de 2,4 x 3,0 m, soit 7,2 m², se situe entre la bande nord et les pièces du sud, avec l'escalier qui en part. La circulation totale au rez-de-chaussée est d'environ 11 m² pour un niveau de 96 m², soit 11,5 %, ce qui est excellent. La première tentative utilisait un couloir le long du mur nord et atteignait 19 %, c'est de là qu'ont été récupérés les 7 m² pour la buanderie.

Pièces. Salon de 4,2 x 5,0 m au sud avec vue sur le jardin. Cuisine et salle à manger réunies sur 4,5 x 5,4 m partageant cette même façade. Buanderie de 2,0 x 2,4 m près de la porte arrière, à 30 secondes de la voiture. À l'étage, trois chambres et une salle de bain superposée à la cuisine.

La vérification qui a tout changé. La chambre parentale de 3,6 x 4,0 m avait sa porte au milieu du mur et une fenêtre côté jardin, ce qui laissait 200 cm de mur continu. Un lit de 140 cm y entrait, mais pas les deux tables de chevet. Déplacer la porte de 90 cm vers l'angle a permis de libérer 320 cm, sans aucun surcoût.

Dessine ton plan et visite-le

La façon la plus rapide de tester un agencement est de s'y projeter, car un couloir qui semble correct sur le papier révèle immédiatement ses défauts à hauteur d'yeux.

1. Commence à partir d'un modèle proche de la taille souhaitée, décris la maison en une phrase pour obtenir un premier jet, ou dessine l'emprise au sol à partir de zéro.
2. Ajoute les murs, les portes et les fenêtres, en restant raisonnable sur le nombre de portes par pièce.
3. Place les meubles à leur taille réelle, ce qui permet de repérer la chambre sans mur pour le lit.
4. Superpose l'étage supérieur et vérifie que les pièces d'eau sont alignées.
5. Visite le plan à hauteur d'yeux, puis présente-le à un professionnel.

Le dessin, l'ameublement, la superposition des étages et la visite virtuelle sont gratuits et ne nécessitent pas de compte. Le rendu photoréaliste est l'étape payante, disponible via un abonnement. Ouvre l'outil de conception et dessine ta maison, ou découvre d'abord comment fonctionne le créateur de plan de sol. Pour les règles de dessin proprement dites, consulte comment dessiner un plan de sol, et pour voir un agencement terminé comme un espace réel, visite plan de sol en 3D.
