Comment dessiner un plan : guide étape par étape

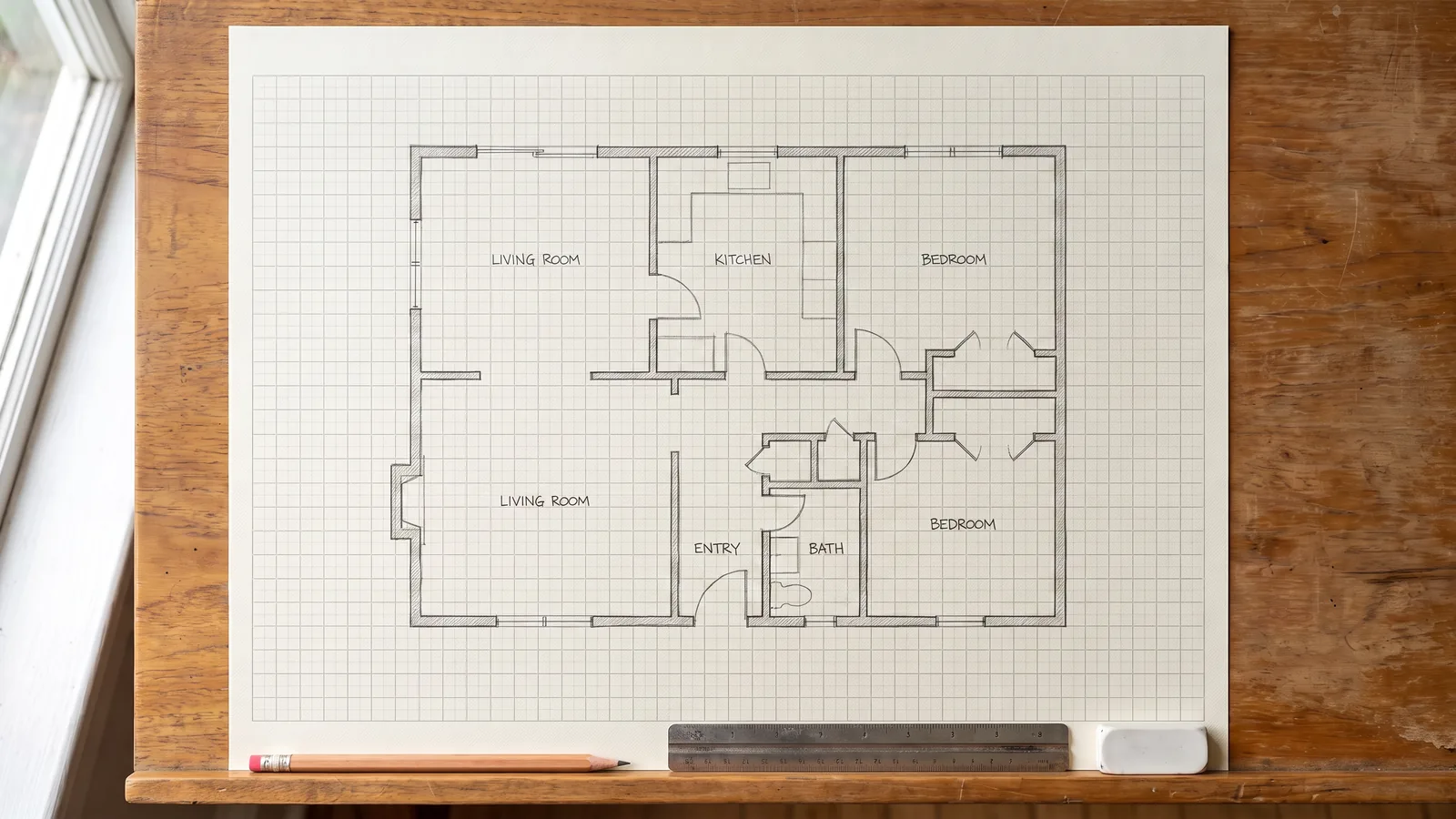

Avant Dessiné

Dessiner un plan d'étage est avant tout une affaire de mesures. Le dessin en lui-même prend vingt minutes et suit une séquence bien précise. C'est lors de la prise de mesures que les plans échouent, et c'est l'étape que tous les guides passent sous silence. Pas celui-ci.

Tu as besoin d'un mètre ruban, de papier et d'un crayon. Pas de CAO, pas de formation, pas de licence de logiciel. Un petit appartement prend environ 30 minutes à mesurer et à dessiner correctement, et à la fin, tu obtiens un document qui te permet d'acheter des meubles, de briefer un entrepreneur ou de créer un espace dans lequel tu peux te projeter.

Ce guide détaille ce qu'un plan doit contenir, comment mesurer pour que les chiffres tombent juste, comment choisir une échelle, l'ordre de dessin, les symboles indispensables, le placement des meubles à leur taille réelle, l'exemple complet d'une chambre de bout en bout, et les erreurs qui gâchent discrètement un plan.

Qu'est-ce qu'un plan d'étage et que doit-il montrer ?

Un plan d'étage est une vue de dessus à l'échelle d'un niveau, dessinée comme si le bâtiment était coupé horizontalement à environ un mètre du sol et que la partie supérieure était retirée. Cette hauteur de coupe explique un détail que presque aucun guide ne mentionne : c'est la raison pour laquelle les fenêtres et les portes apparaissent sur un plan, contrairement à une étagère haute ou une poutre au plafond. Tout ce qui se trouve sous la coupe est dessiné, tout ce qui est au-dessus ne l'est pas.

Un plan exploitable montre cinq éléments :

• La position et l'épaisseur des murs. Les deux, pas seulement la position.
• L'ouverture des portes avec le sens de rotation. L'arc de cercle est une information, pas une décoration.
• La position et la largeur des fenêtres, placées selon leur distance par rapport à un angle.
• Le nom des pièces, pour que le plan soit lisible par d'autres.
• Au moins les dimensions globales, indiquées sur deux côtés.

Décide dès le départ de ce que tu souhaites réaliser. Un croquis présente des proportions approximativement correctes et suffit pour réfléchir. Un plan à l'échelle est mesuré avec précision et permet d'acheter une armoire en toute confiance. Faire un croquis alors que tu avais besoin d'un plan à l'échelle te fera perdre un après-midi. Mesurer au millimètre près quand un simple croquis suffisait te fera perdre le même temps. Si tu organises des meubles que tu possèdes déjà, un croquis suffit. Si tu t'apprêtes à dépenser de l'argent, mesure.

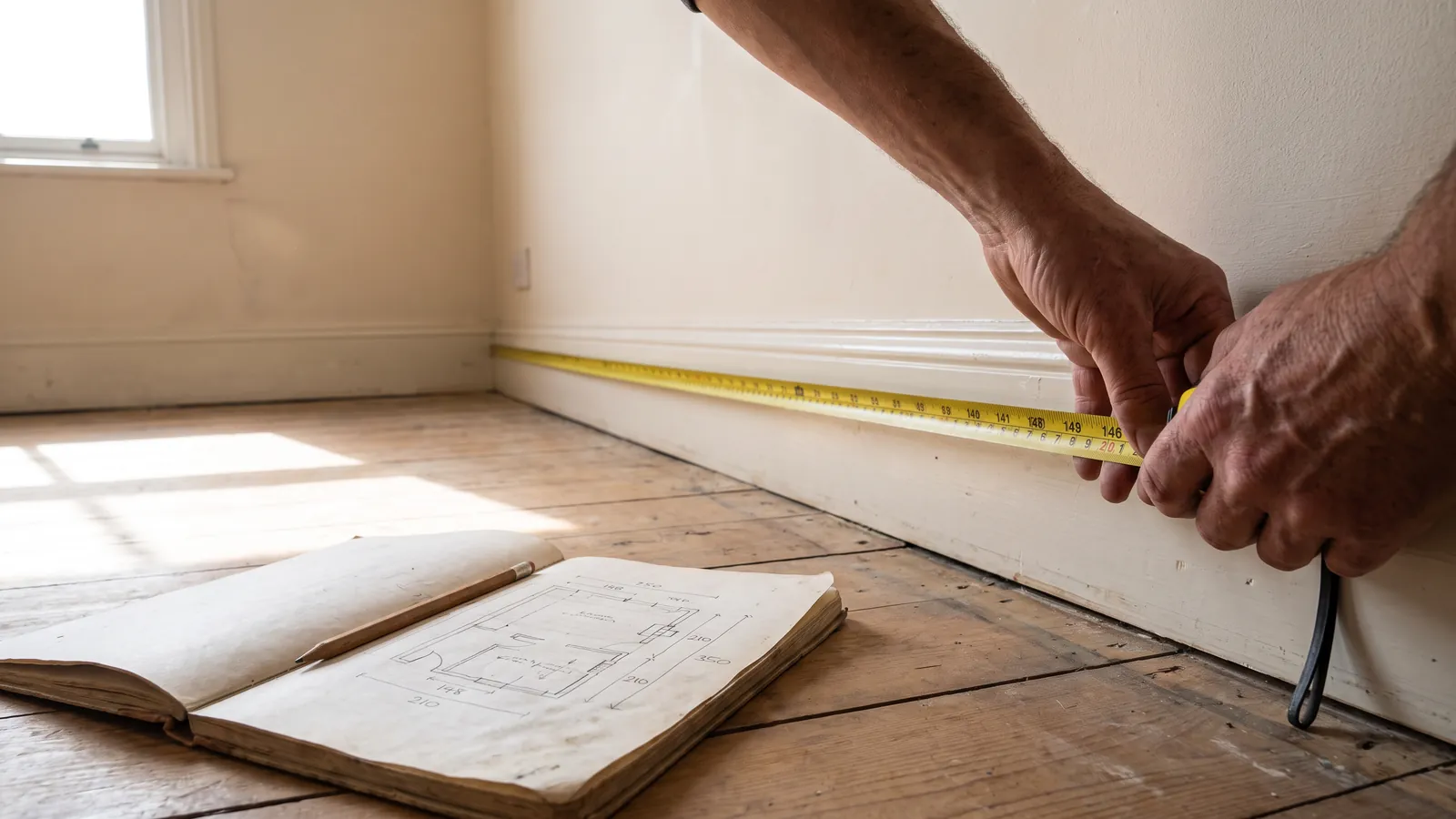

Mesurer la pièce correctement, car c'est là que tout se joue

Dessine d'abord la forme de la pièce à main levée, de manière approximative, avant de mesurer quoi que ce soit. Tu as besoin d'un support pour noter les chiffres, et essayer de dessiner et de mesurer en même temps est le meilleur moyen d'attribuer une dimension au mauvais mur.

Fais ensuite le tour de la pièce dans un seul sens, en respectant quatre règles :

• Mesure à hauteur de taille en gardant le ruban bien horizontal. Un ruban qui fléchit donne une mesure trop longue, tout comme un ruban incliné le long d'une plinthe.
• Note chaque segment, pas seulement le total. Un mur interrompu par une alcôve représente trois mesures, pas une seule. Cette simple habitude évite la majorité des plans impossibles à boucler.
• Mesure chaque porte et fenêtre deux fois : sa largeur, et sa distance par rapport à l'angle le plus proche. La position importe autant que la taille, et la distance par rapport à l'angle permet de la placer correctement sur le dessin.
• Note le sens d'ouverture de chaque porte et le côté des charnières, puis mesure la hauteur sous plafond une fois par pièce.

Deux vérifications permettent de détecter presque toutes les erreurs avant qu'elles ne coûtent cher. Dans une pièce rectangulaire, les murs opposés doivent correspondre. De plus, la somme des segments d'un côté doit être égale à la mesure globale de ce même côté. Si ce n'est pas le cas, tu as manqué une alcôve ou mal noté un chiffre. Il est plus facile de corriger cela en deux minutes maintenant plutôt que de devoir renvoyer un canapé plus tard.

Les cas complexes se gèrent tous de la même manière, en divisant la forme en rectangles. Une alcôve ou un conduit de cheminée forme son propre petit rectangle. Une pièce en L se divise au niveau de l'angle intérieur. Une baie vitrée est un rectangle flanqué de deux triangles, et il est utile de noter si son sol est exploitable ou s'il se situe au-dessus d'un radiateur. Pour une pièce qui n'est vraiment pas d'équerre, mesure les deux diagonales : dans un rectangle parfait, elles sont égales, et une différence de plus de quelques centimètres signifie que tu dois la dessiner selon sa forme réelle. Les radiateurs, les coffrages de tuyaux et les rebords de fenêtres profonds empiètent sur l'espace mural utilisable, note-les donc également. Notre guide Comment mesurer une pièce détaille tous les cas irréguliers.

Utilise le système métrique. Il élimine complètement les calculs de fractions, et chaque erreur évitée est une erreur que tu n'auras pas à chercher plus tard.

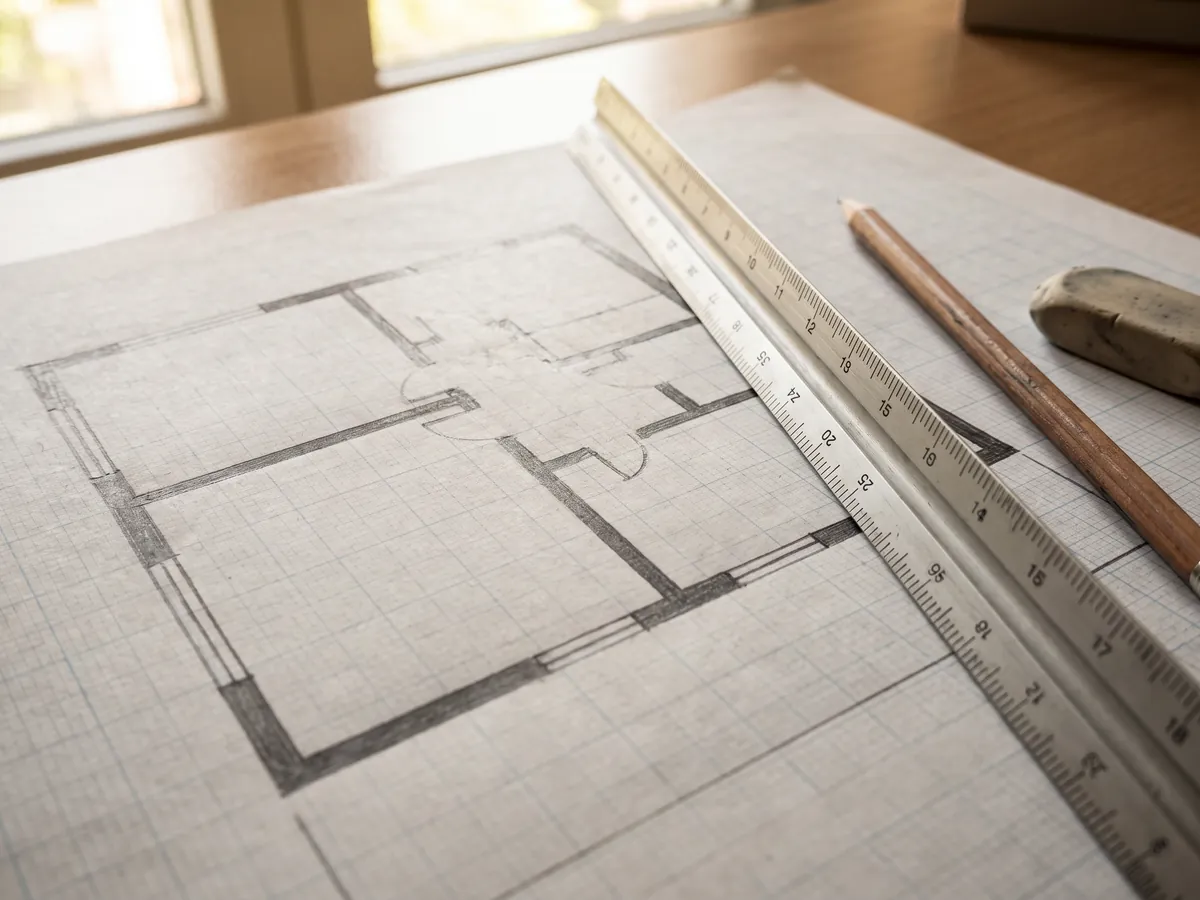

Choisir son échelle

L'échelle est le rapport entre le dessin et la réalité. À l'échelle 1:50, un centimètre sur le papier représente cinquante centimètres dans la pièce. Ainsi, un mur de 4,2 m se dessine sur 8,4 cm. C'est aussi simple que cela.

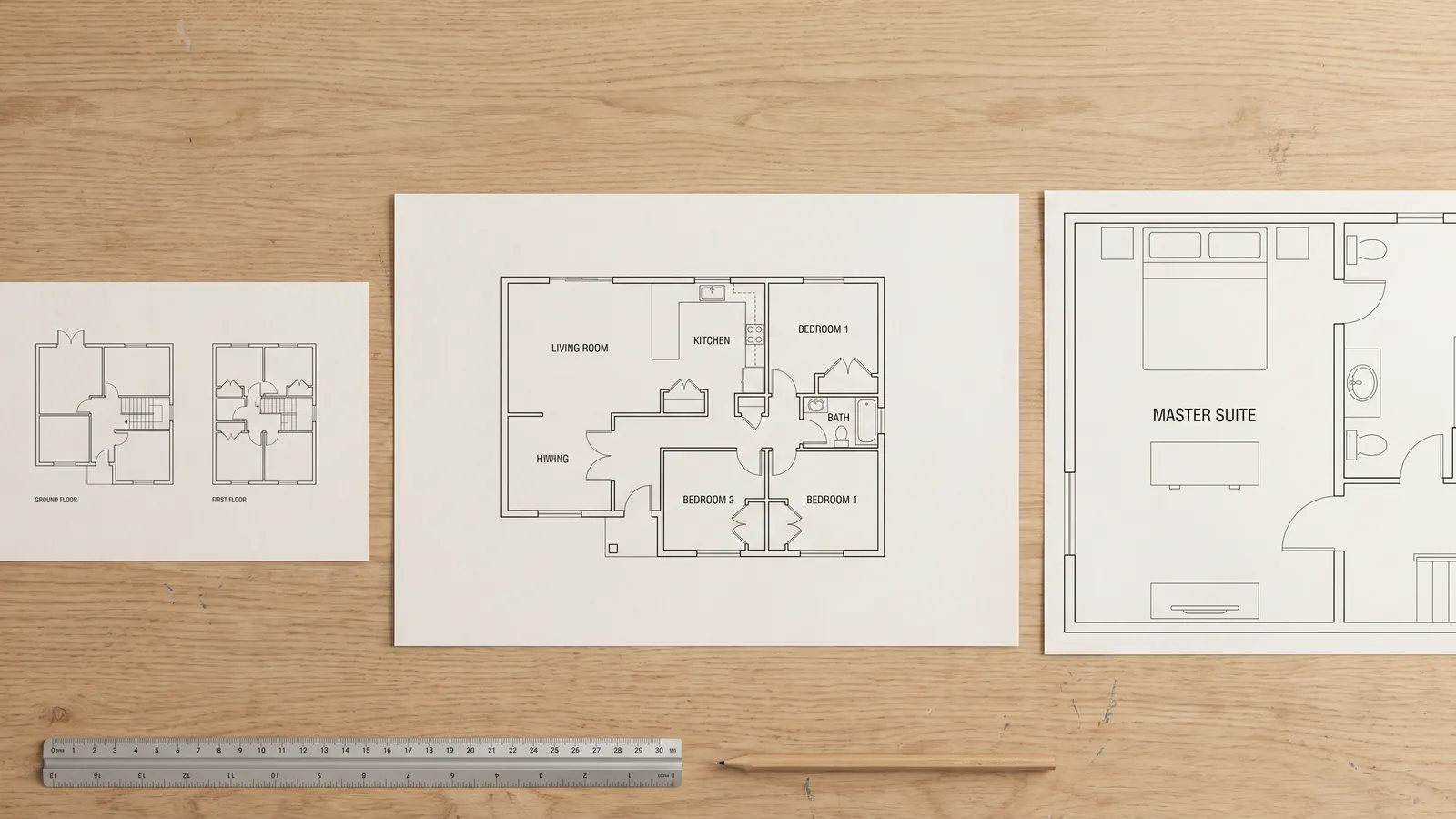

Trois options couvrent la quasi-totalité des besoins :

• 1:100 pour une maison entière sur une seule feuille. Les pièces sont bien visibles, mais les détails disparaissent.
• 1:50 pour un appartement ou un seul étage. C'est le choix standard, assez détaillé pour l'aménagement de meubles.
• 1:20 pour une seule pièce où le placement se joue au centimètre près, comme une cuisine ou une salle de bain.

Le papier millimétré évite les calculs. Décide qu'un carreau représente 10 cm (ou 25 cm pour une maison entière), et il te suffit ensuite de compter les carreaux au lieu de faire des divisions. Un mur de 4,2 m à raison de 10 cm par carreau correspond à 42 carreaux, sans jamais toucher à une calculatrice.

Le dessin numérique élimine totalement la question de l'échelle, car tu saisis la dimension réelle et le logiciel gère le rapport. C'est la raison pour laquelle la plupart des gens abandonnent le dessin à la main après leur premier essai, et ce n'est pas un échec de la méthode papier : le papier reste bien plus pratique sur le terrain, à la main, pendant la prise de mesures.

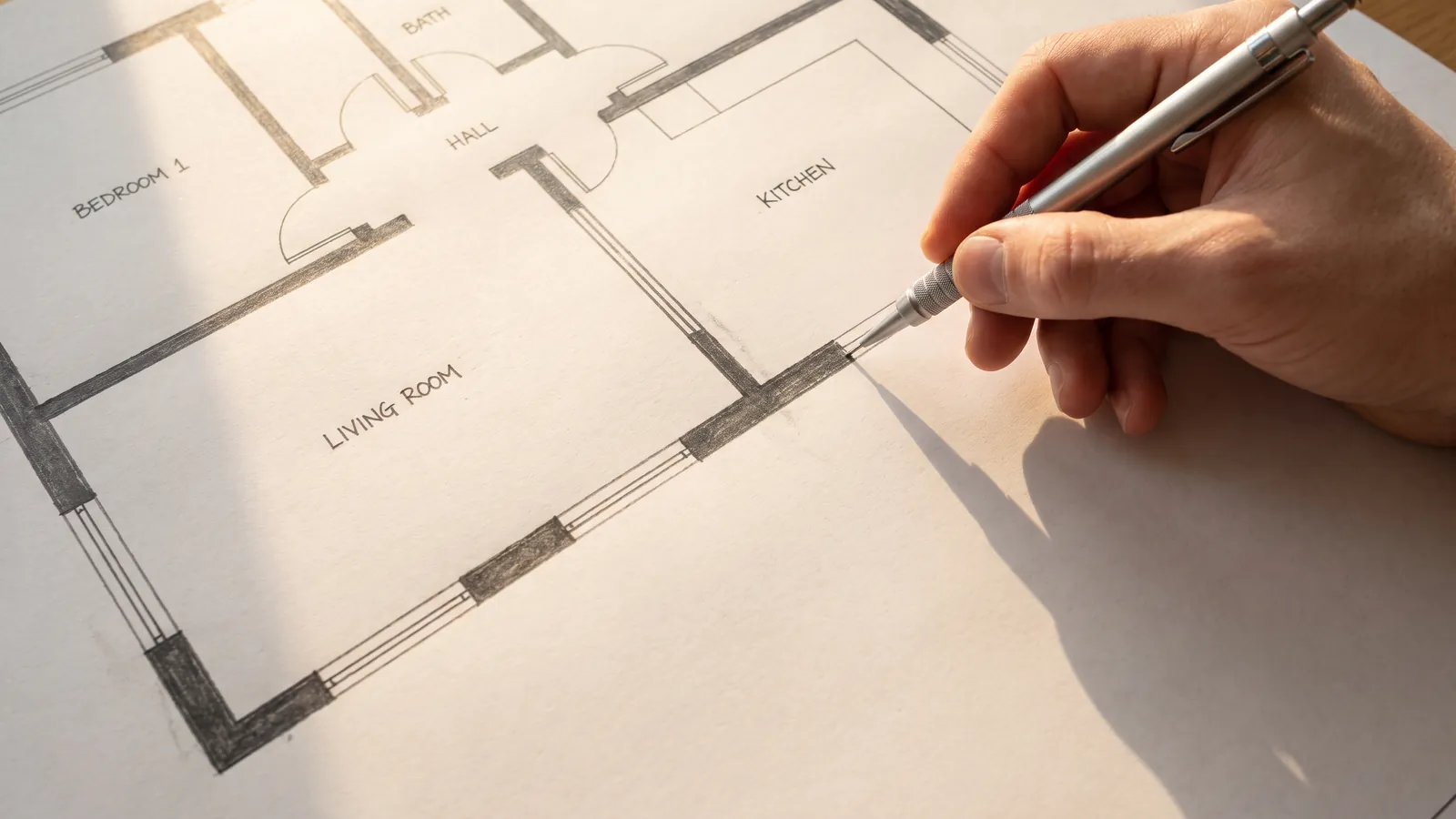

Dessiner les murs, puis les ouvertures

L'ordre a son importance, car chaque étape conditionne la suivante :

1. L'enveloppe extérieure de tout l'étage en premier. Si le périmètre est correct, tout le reste trouvera sa place naturellement à l'intérieur.
2. Les murs intérieurs ensuite, avec leur épaisseur réelle. Les cloisons intérieures mesurent généralement de 10 à 12 cm, et les murs extérieurs de 25 à 40 cm selon la construction. Dessine-les avec deux lignes, pas une seule.
3. Les portes après les murs. Laisse un espace vide pour l'ouverture, puis ajoute l'arc de cercle correspondant à un quart de tour. Cet arc délimite une surface au sol où tu ne peux rien placer, c'est pourquoi il doit figurer sur le dessin.
4. Les fenêtres dans l'épaisseur du mur, positionnées grâce à la mesure d'angle prise précédemment.
5. Le nom des pièces et les dimensions globales sur deux côtés, ainsi que l'échelle notée dans un coin de la feuille.

Dessiner les murs avec une seule ligne est l'erreur de débutant la plus fréquente et la plus lourde de conséquences, car elle agrandit artificiellement chaque pièce. Une pièce dessinée avec des lignes simples au lieu de cloisons de 12 cm gagne 12 cm dans chaque direction, ce qui correspond souvent à la différence entre une armoire qui passe et une armoire qui ne passe pas.

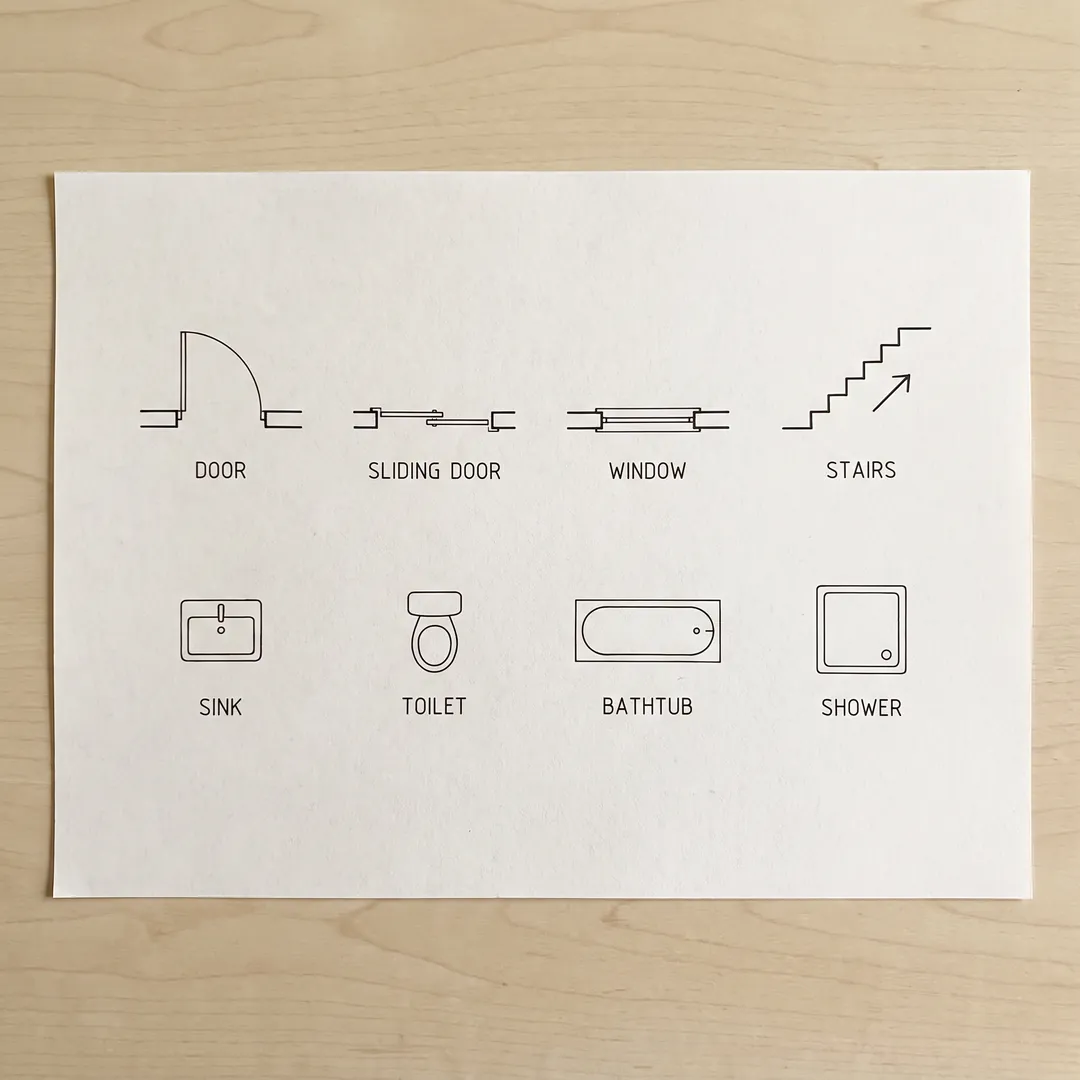

Les symboles indispensables

Tu as besoin de huit symboles, pas de quatre-vingts : la porte battante avec son arc de cercle, la porte coulissante ou à galandage dessinée comme un panneau dans ou le long du mur, la fenêtre représentée par une ligne plus fine dans l'épaisseur du mur, l'escalier avec ses marches parallèles et une flèche de sens, et les quatre équipements qui définissent l'aménagement d'une salle de bain et d'une cuisine, à savoir l'évier, les toilettes, la baignoire et le receveur de douche.

Une règle simple rend un ensemble de symboles lisible : garde des dimensions cohérentes par rapport à ton échelle. Un symbole de toilettes surdimensionné est le meilleur moyen de fausser l'aménagement d'une salle de bain et de ne pas voir que la porte va buter dedans. Les meubles sont conventionnellement dessinés sous forme de contours simples à taille réelle plutôt que de formes détaillées, et cette taille réelle est tout l'intérêt de les dessiner.

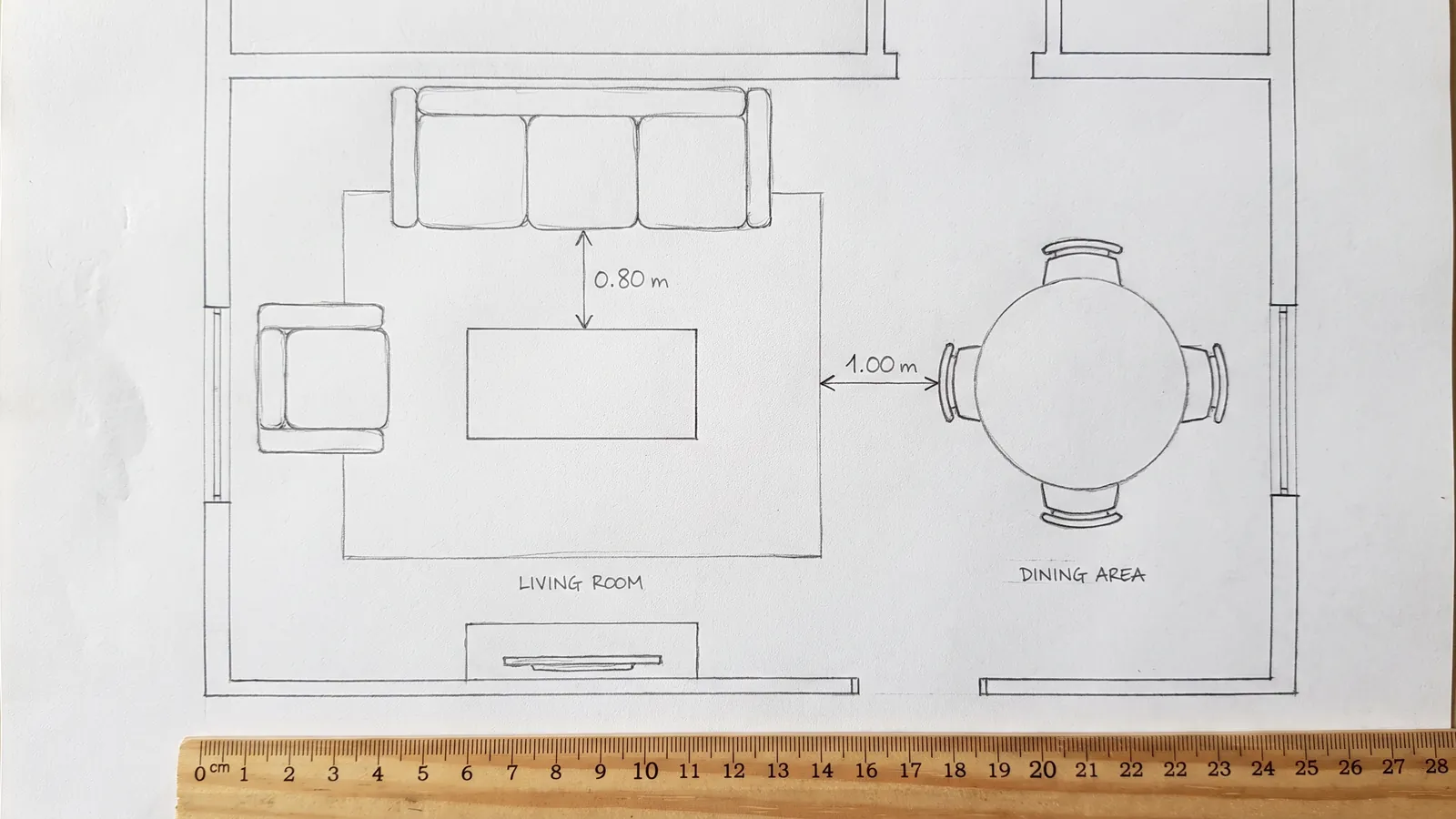

Placer les meubles à leur taille réelle

C'est l'étape qui transforme un dessin en décision. Voici les dimensions types au sol :

• Canapé trois places : 200 à 230 cm de large, environ 90 cm de profondeur.
• Lit double : 140 par 200 cm. Lit King size : 180 par 200 cm.
• Table à manger pour quatre personnes : environ 120 par 80 cm. Pour six personnes : 180 par 90 cm.
• Plan de travail de cuisine : 60 cm de profondeur, une dimension fixe dictée par la taille des appareils électroménagers plutôt que par les préférences esthétiques.
• Armoire : 60 cm de profondeur, car c'est l'espace requis pour un cintre.

Les espaces de circulation importent plus que les meubles eux-mêmes :

• 90 cm pour un passage principal emprunté quotidiennement.
• 60 cm pour un passage occasionnel plus étroit, acceptable au pied d'un lit mais inconfortable partout ailleurs.
• 75 à 90 cm devant une armoire, pour pouvoir ouvrir les portes et se tenir debout.
• 100 à 120 cm autour d'une table à manger : 75 cm permettent de reculer une chaise, et 100 cm permettent à quelqu'un de passer derrière une personne assise.
• 40 à 45 cm entre un canapé et une table basse, assez près pour y accéder et assez loin pour circuler.

Considère ces chiffres comme des repères de travail et non comme des normes de construction, et vérifie les réglementations locales pour tout projet de travaux. Dessinés à taille réelle sur le plan, ils révèlent ce qu'une vue de dessus cache parfois : que la pièce est spacieuse mais que la circulation y est impossible. Notre article sur les dimensions standards des pièces détaille l'ensemble de ces mesures pièce par pièce.

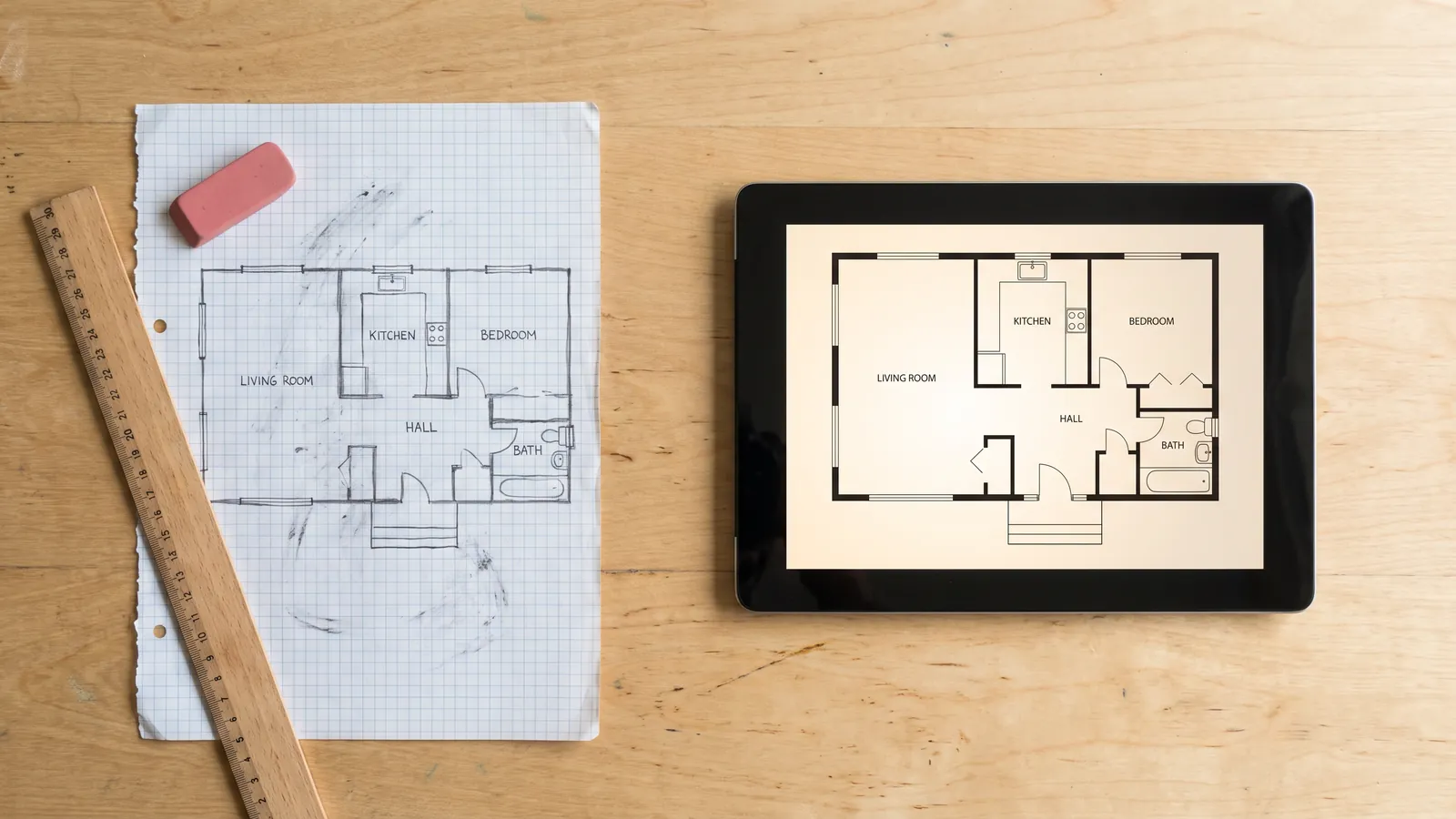

À la main ou sur écran

Chaque méthode a ses avantages, et la réalité est que la plupart des gens combinent les deux.

Faire un croquis à la main pendant la prise de mesures, puis le redessiner numériquement. C'est la méthode adoptée par la majorité des utilisateurs, et il est préférable de le décider dès le départ plutôt que de le découvrir après avoir usé sa gomme.

Deux raccourcis sont utiles si tu ne souhaites pas partir d'une feuille blanche. Si un plan imprimé existe déjà, prends-le en photo et calque-le, puis définis l'échelle en saisissant une largeur réelle. Si rien n'existe, décris ton logement en une phrase et corrige l'ébauche obtenue. Les deux méthodes permettent d'arriver au même résultat qu'un dessin de zéro, mais bien plus rapidement.

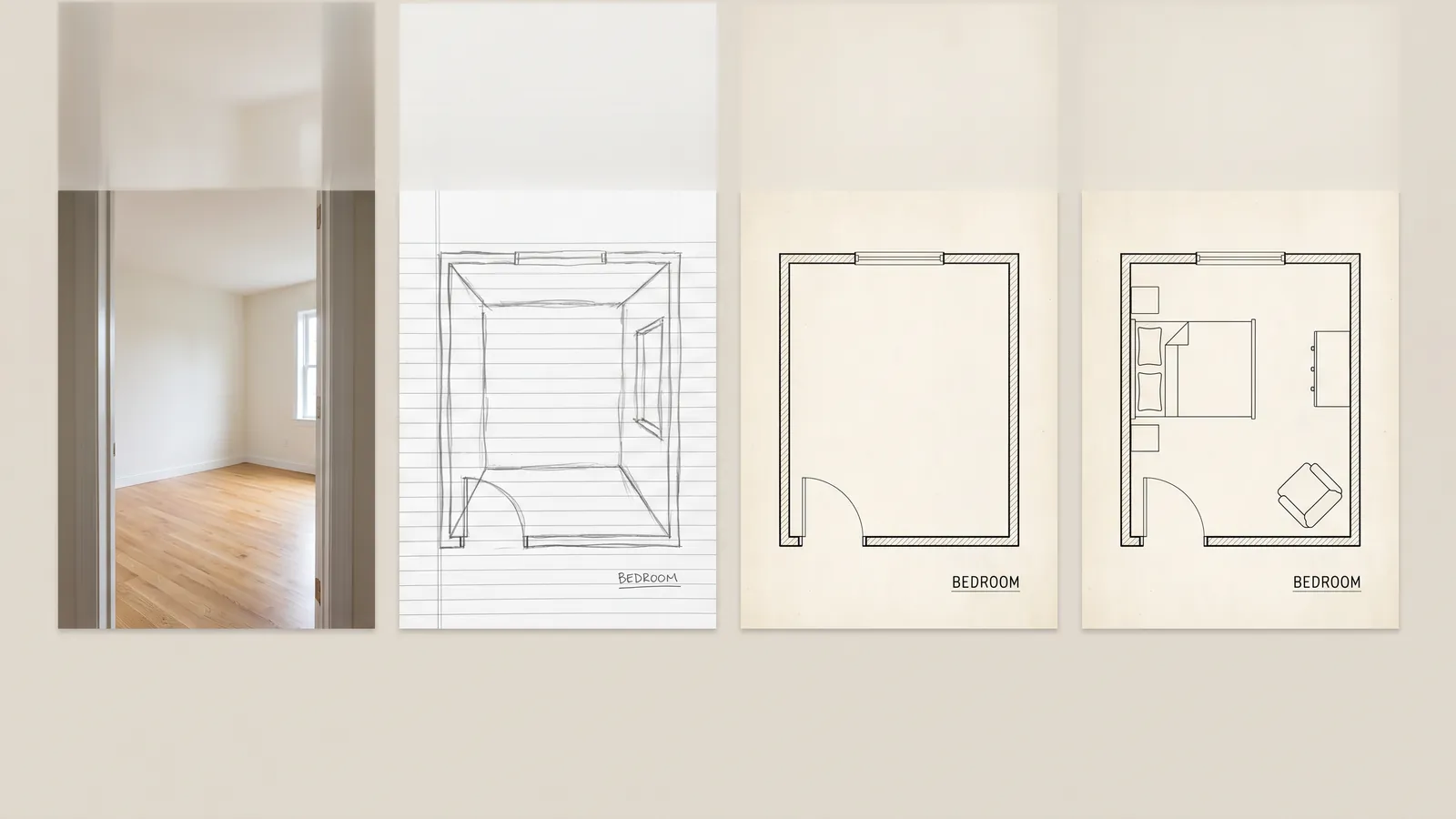

Exemple concret : une chambre dessinée de bout en bout

Voici une vraie chambre, avec de vrais chiffres, car les exemples théoriques masquent souvent la réalité du travail.

1. Dessiner la forme, deux minutes. Un rectangle avec un conduit de cheminée sur un mur et une porte dans un angle.
2. Mesurer les murs, six minutes. Le mur de la fenêtre mesure 3,60 m. Le mur opposé affiche 3,62 m, ce qui est assez proche pour arrondir à 3,60 m et continuer. Les murs latéraux mesurent 4,10 m, mais le conduit de cheminée coupe l'un d'eux. Ce mur se compose donc de trois segments : 1,15 m, puis un conduit de 0,90 m de large avançant de 0,30 m, puis 2,05 m. La somme de ces segments est bien égale à 4,10 m, le plan va donc tomber juste.
3. Mesurer les ouvertures, trois minutes. Une porte de 80 cm de large, située à 15 cm de l'angle, s'ouvrant vers l'intérieur de la pièce. Une fenêtre de 140 cm de wide, située à 90 cm de l'angle, avec un rebord à 95 cm.
4. Choisir une échelle, une minute. Pour une seule pièce, l'échelle 1:20 sur papier millimétré à 10 cm par carreau est idéale : le mur de 3,60 m correspond à 36 carreaux.
5. Dessiner, huit minutes. L'enveloppe extérieure, puis le conduit de cheminée sous forme de rectangle, puis les cloisons de 12 cm, puis la porte avec son arc de cercle et la fenêtre dans le mur.
6. Placer les meubles, cinq minutes. Un lit double de 140 par 200 cm centré sur le mur de la fenêtre laisse 68 cm d'un côté et 72 cm de l'autre. C'est un peu moins que les 90 cm recommandés, mais tout à fait acceptable pour une chambre. Une armoire de 60 cm de profondeur s'intègre parfaitement dans la niche de 2,05 m à côté de la cheminée. Elle nécessite 75 cm d'espace libre devant pour s'ouvrir, ce qui n'empiète pas sur le passage de la porte.

En vingt-cinq minutes, le plan répond à la question de départ : l'armoire doit aller dans la niche et non sur le mur de la fenêtre, car elle aurait bloqué l'ouverture de la porte.

Quel niveau de détail dessiner ?

Dessiner plus de détails que nécessaire est la raison la plus courante d'abandonner un plan en cours de route.

Dans le doute, choisis l'échelle 1:50. Elle est assez détaillée pour être utile et assez simple pour être terminée rapidement.

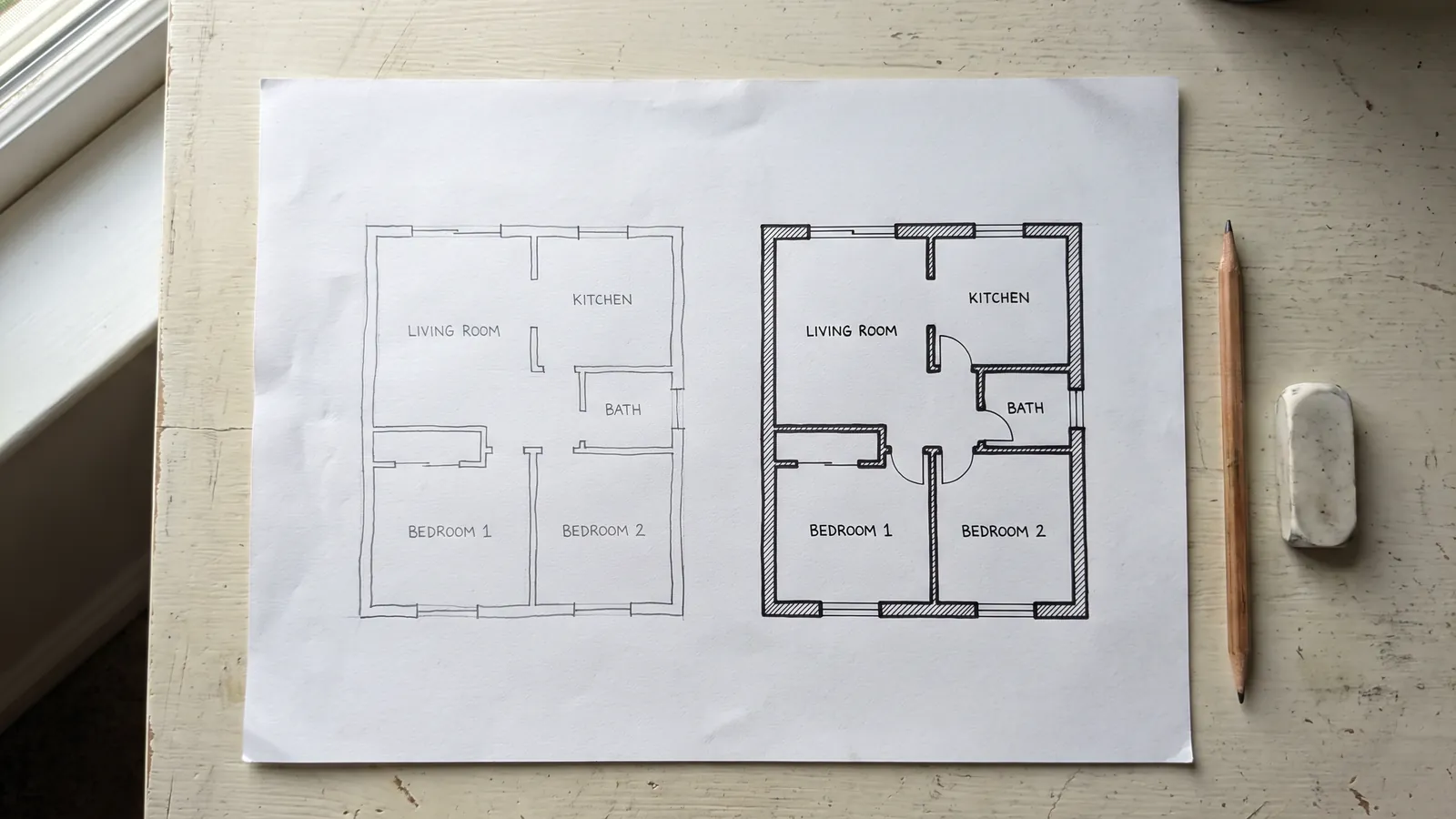

Les erreurs courantes sur un plan d'étage

Six erreurs reviennent fréquemment, et chacune se corrige plus vite qu'elle ne pose de problèmes.

• Les murs dessinés avec une seule ligne. Mentionné plus haut, mais important à répéter car cela fausse la surface de toutes les pièces. Dessine l'épaisseur.
• L'oubli du sens d'ouverture des portes. Tu perds l'espace au sol balayé par la porte et tu t'en rends compte une fois l'armoire livrée. Dessine l'arc de cercle, même sur un croquis rapide.
• Ne mesurer que les dimensions globales. L'alcôve ou le conduit de cheminée disparaît, et avec lui le seul endroit où l'armoire pouvait entrer. Note les segments.
• Ignorer la hauteur sous plafond. Invisible sur un plan, elle détermine pourtant si une pièce semble spacieuse ou étouffante. Un plafond à 2,4 m et un autre à 2,9 m créent des volumes totalement différents. Note-la pour chaque pièce.
• Dessiner les meubles de mémoire. Les canapés gravés dans notre mémoire sont toujours plus petits que dans la réalité. Mesure tes meubles ou utilise les dimensions types indiquées plus haut.
• Ne pas indiquer l'échelle sur la feuille. Le dessin devient inutilisable pour tout le monde, y compris pour toi dans six mois. Note-la dans un coin.

La septième erreur, plus discrète, concerne les radiateurs, les coffrages de tuyaux et les rebords de fenêtres profonds. Ce ne sont pas des murs, mais ils empêchent de plaquer un meuble et n'apparaissent sur le plan que si tu décides de les y intégrer.

Le plan qui ne tombe pas juste

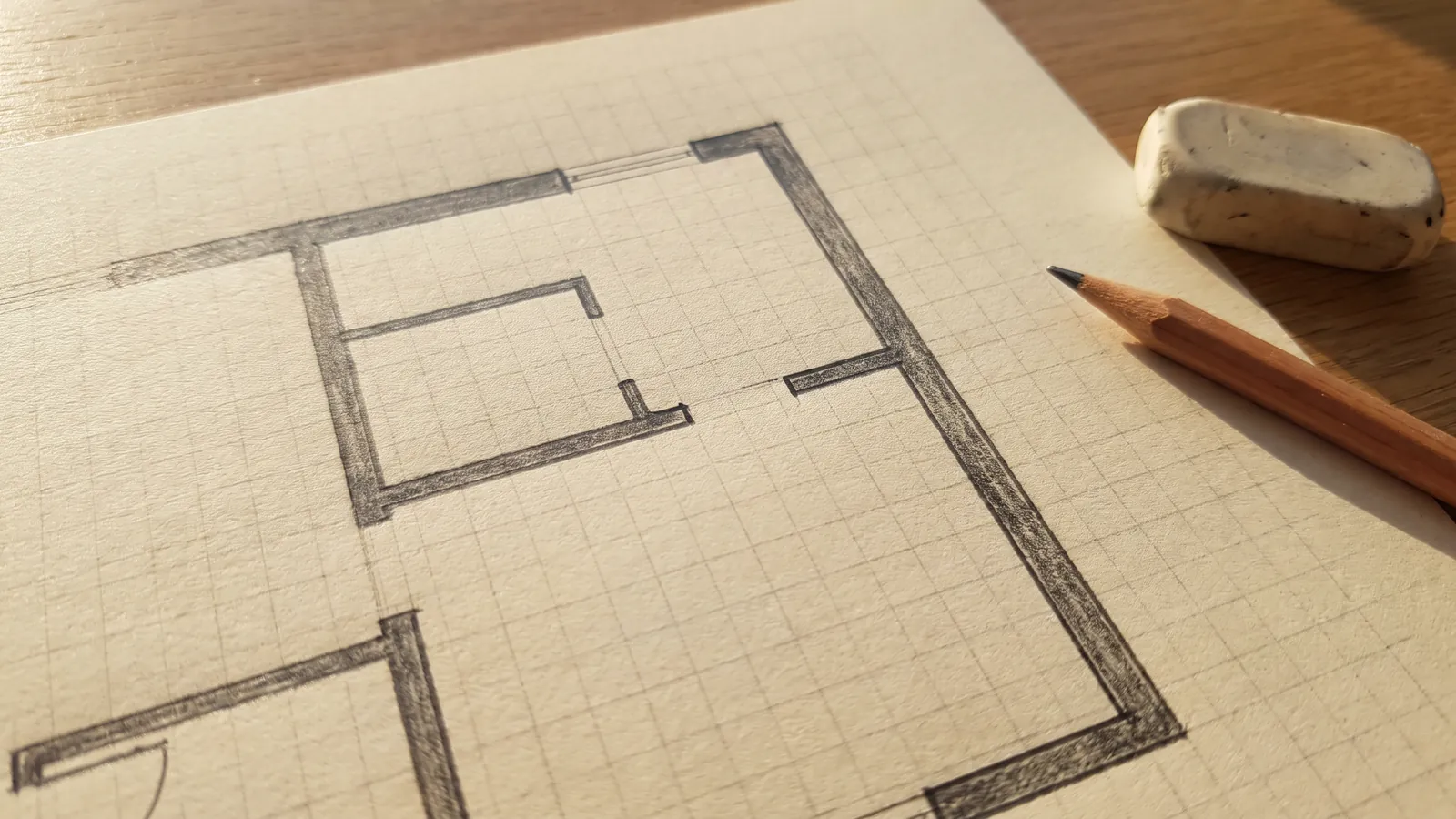

Tu dessines le périmètre, tu fais le tour de la pièce, et le dernier mur ne rejoint pas le premier. Il y a un vide ou un chevauchement, et aucun calcul visuel ne semble résoudre le problème.

Le problème vient rarement du dessin lui-même. C'est généralement un segment qui n'a pas été mesuré. Les coupables habituels sont un conduit de cheminée compté dans la longueur globale du mur au lieu d'être mesuré à part, une alcôve peu profonde oubliée, un coffrage de tuyaux dans un angle confondu avec le mur, ou un ébrasement de porte dans un mur épais qui ajoute 20 ou 30 cm non comptabilisés.

La solution est mathématique, il ne faut pas tout redessiner. Additionne tes segments le long du côté problématique et compare le résultat avec la mesure globale de ce même côté. La différence correspond à la taille de l'élément oublié, et cette dimension te mettra souvent sur la voie : 10 à 15 cm indiquent un coffrage ou une épaisseur de mur mal notée, 30 cm correspondent à un conduit de cheminée, et 60 cm ou plus révèlent une alcôve ou un renfoncement. Reprends la mesure de ce mur plutôt que de tricher sur le dessin, car un plan ajusté artificiellement finira par te tromper au moment le plus critique.

C'est aussi pour cela qu'il faut toujours noter la dimension globale de chaque côté, même si tu as déjà mesuré tous les segments. Cela ne demande que quatre mesures supplémentaires et c'est le seul moyen de repérer l'erreur.

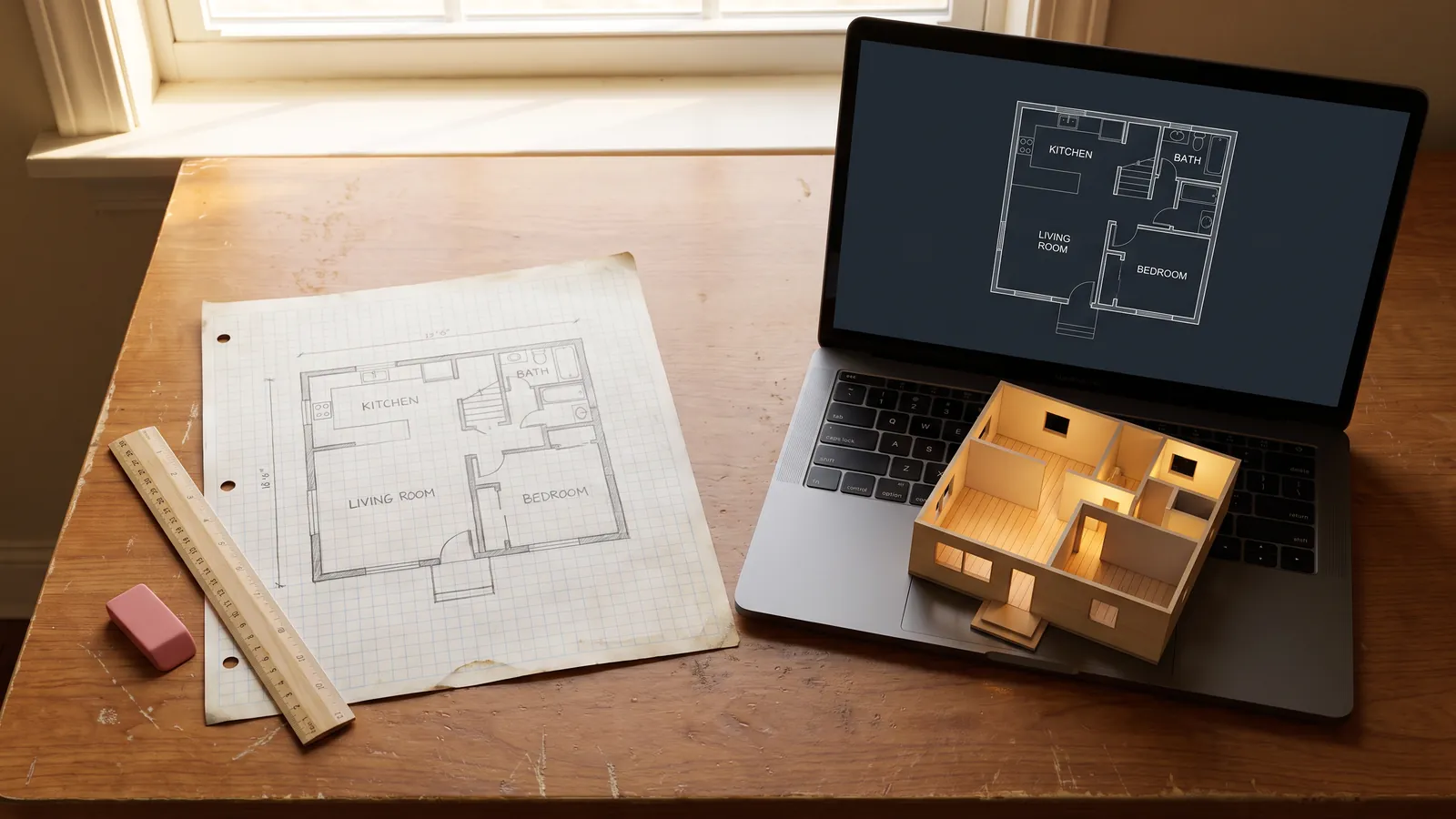

Dessine ton plan et projette-toi

Un plan dessiné n'est pas obligé de rester figé en deux dimensions. Une fois les murs tracés, tu peux t'y projeter à hauteur d'yeux. C'est la seule méthode fiable pour évaluer si le volume d'une pièce correspond à ce que suggèrent les chiffres.

1. Dessine les murs, calque la photo d'un plan existant, ou décris ton logement en une phrase pour corriger l'ébauche générée.
2. Place les meubles à leur taille réelle et préserve un espace de 90 cm sur les axes de passage quotidiens.
3. Passe à la vue 3D pour t'y déplacer, puis lance un rendu réaliste pour visualiser le résultat final.

Toutes les étapes jusqu'au rendu final sont gratuites et ne nécessitent pas de compte. Tu peux ainsi dessiner l'intégralité de ton plan et valider ton projet avant de dépenser le moindre centime. L'image photoréaliste finale est l'étape payante, accessible via un abonnement. Ouvre l'outil de conception et dessine ton plan, ou découvre d'abord le fonctionnement de notre créateur de plan d'étage. Si tu disposes déjà d'un plan sur papier, notre guide pour transformer un plan d'étage en 3D t'explique comment utiliser la méthode du calque.
