Symboles de plan de masse expliqués : comment lire n'importe quel plan

Avant La vraie pièce

Un plan au sol est un dessin d'un bâtiment coupé horizontalement à environ un mètre au-dessus du sol, dont on aurait retiré le haut pour observer le reste directement d'en haut. Ce simple fait explique la plupart des éléments qui prêtent à confusion : tu vois les portes et les fenêtres parce que la coupe passe à travers, et tu ne vois pas le plafond parce qu'il se trouve au-dessus de la coupe.

Voici tous les symboles que tu es susceptible de rencontrer, avec la réponse directe d'abord et les détails ensuite.

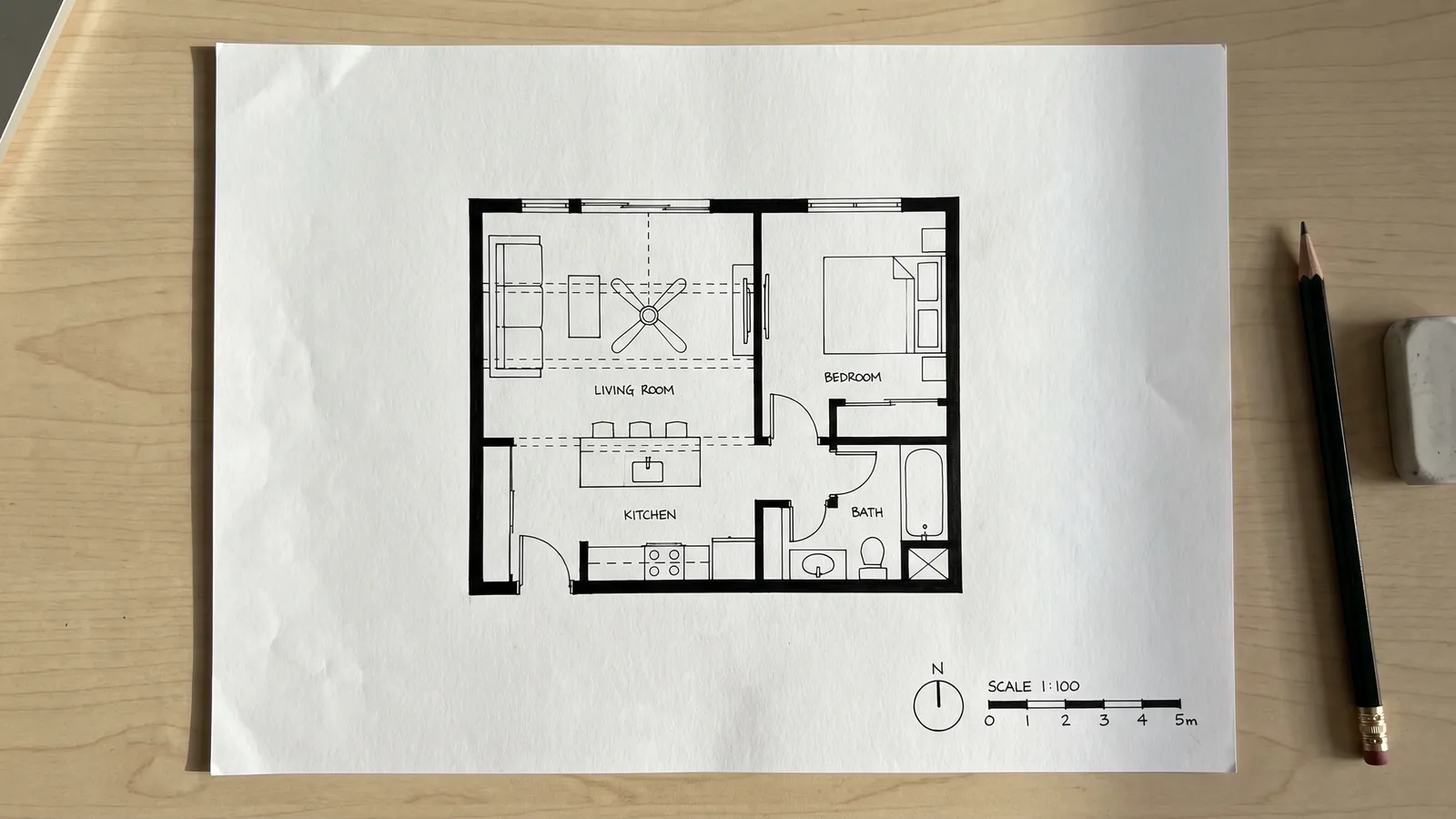

Comment lire un plan au sol en deux minutes

Lis un plan en quatre étapes : trouve l'échelle, trouve la flèche du nord, trouve l'entrée, puis parcours mentalement le plan depuis cette entrée en passant par chaque pièce.

La clé cachée réside dans l'épaisseur des lignes, et elle permet de dissiper la plupart des doutes en un seul paragraphe :

• Les lignes épaisses et continues représentent les matériaux pleins traversés par la coupe. Presque toujours des murs.
• Les lignes fines représentent les éléments situés sous la coupe, vus d'en haut : meubles, équipements, finitions de sol.
• Les lignes pointillées représentent les éléments situés au-dessus de la coupe ou masqués : meubles hauts, poutres, surplombs, étage supérieur.

Une fois que tu sais cela, un plan cesse d'être un code et devient une image. Tout le reste sur cette page n'est que du vocabulaire.

Murs, portes et fenêtres

Un mur est dessiné sous forme de deux lignes parallèles, et l'espace entre elles correspond à son épaisseur réelle. Cet espace est une information précieuse : les cloisons intérieures mesurent de 10 à 12 cm et les murs extérieurs de 25 à 40 cm. Ainsi, un mur plus épais sur un plan désigne généralement un mur extérieur ou porteur. Certains dessins remplissent cet espace avec des hachures, appelées poché, pour marquer spécifiquement les murs porteurs.

Une porte est représentée par une ouverture dans le mur accompagnée d'un arc de cercle indiquant son sens d'ouverture. Les variantes :

• Porte battante : l'ouverture plus un arc de cercle.
• Double porte : deux arcs de cercle qui se rejoignent au milieu.
• Porte coulissante : un panneau dessiné le long ou en travers de l'ouverture, sans arc de cercle.
• Porte à galandage : un panneau dessiné qui disparaît dans l'épaisseur du mur, également sans arc de cercle.
• Porte pliante : un léger zigzag montrant les panneaux repliés.

Une fenêtre est représentée par une ligne plus fine, ou un ensemble de trois lignes fines, dessinées dans l'épaisseur du mur. Une fenêtre en saillie (bow-window) dépasse de la ligne du mur pour former sa propre petite forme.

L'information la plus utile et la plus souvent ignorée sur un plan est le sens d'ouverture des portes. L'arc de cercle n'est pas une décoration : c'est de l'espace au sol que tu ne peux pas meubler. L'article Comment dessiner un plan au sol explique comment les représenter correctement.

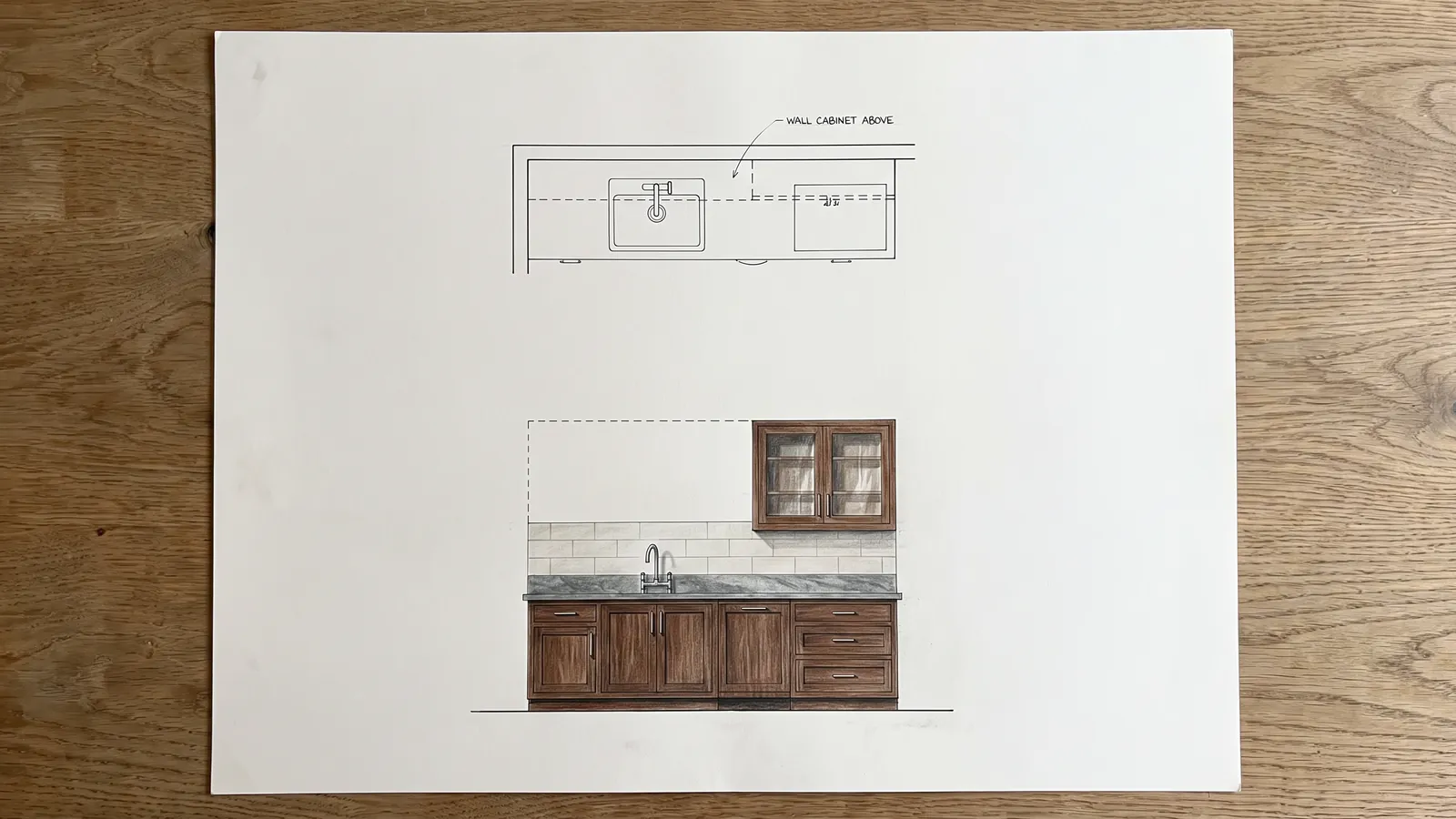

Que signifie une ligne pointillée sur un plan au sol ?

Une ligne pointillée désigne un élément qui existe mais qui n'est pas visible à la hauteur de la coupe, située à environ un mètre au-dessus du sol.

Quatre éléments représentent la quasi-totalité de ces lignes :

• Les meubles hauts au-dessus d'un plan de travail. C'est de loin le cas le plus fréquent. Le plan de travail est dessiné en ligne continue et les placards au-dessus sont en pointillés.
• Une poutre traversant le plafond, représentée par une longue ligne pointillée à travers les pièces qu'elle traverse.
• Un surplomb ou un auvent qui dépasse du mur situé en dessous.
• Le contour de l'étage supérieur, affiché sur un plan de rez-de-chaussée pour que tu puisses voir comment les niveaux s'articulent entre eux.

Lire correctement les lignes pointillées est ce qui distingue les personnes qui savent lire un plan de celles qui pensent savoir le faire. Si un rectangle pointillé se trouve au-dessus de ton plan de travail de cuisine, cela signifie qu'un placard de 30 à 35 cm est suspendu à 45 ou 60 cm au-dessus du plan de travail, et c'est pourquoi le plan semble montrer deux plans de travail.

Escaliers, niveaux et lignes de rupture

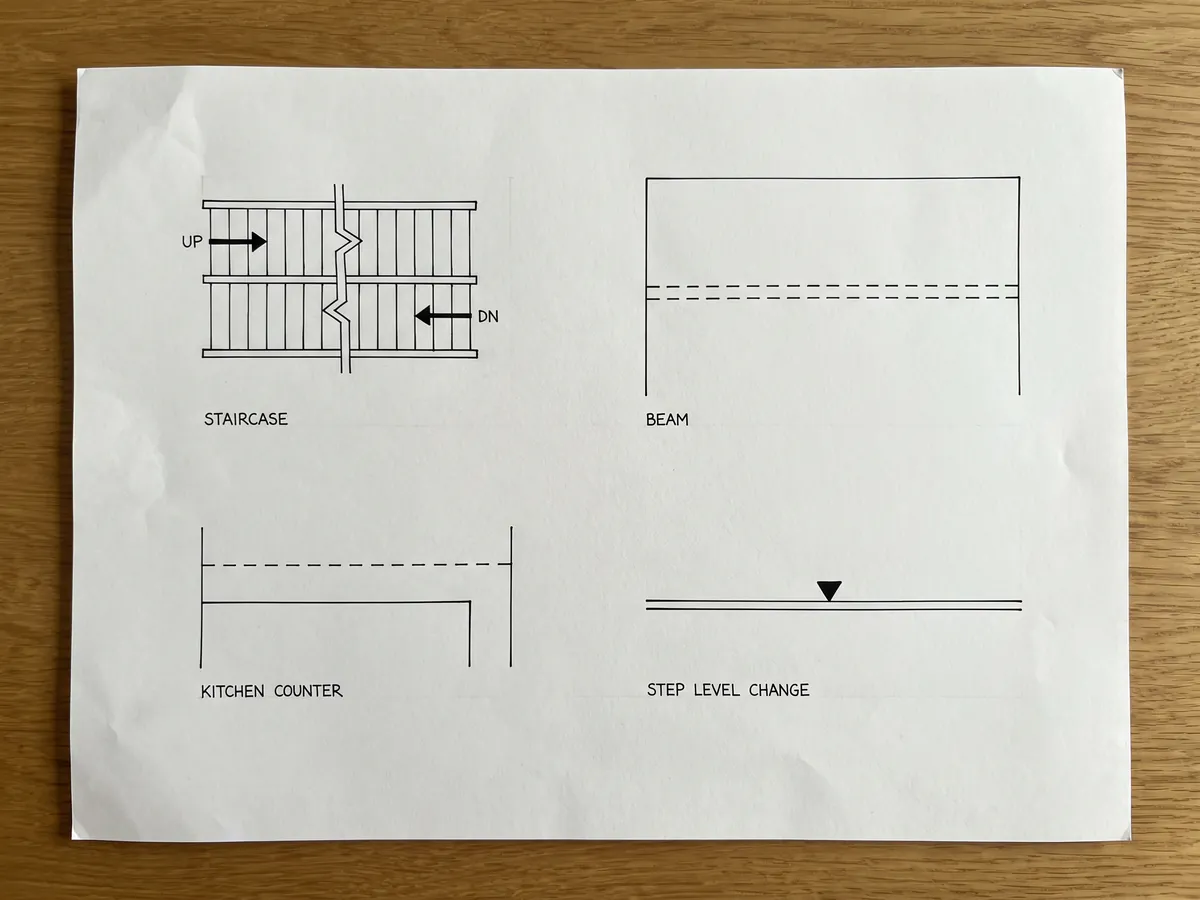

Les escaliers sont dessinés comme une suite de lignes parallèles, une par marche, avec une flèche indiquant le sens de la montée ou de la descente et les mentions UP (monter) ou DN (descendre) par rapport à l'étage que tu regardes.

La ligne diagonale qui les traverse à mi-chemin est une ligne de rupture. Elle indique l'endroit où l'escalier traverse le plan de coupe. Au-dessus de cette ligne, tu vois le dessous de la volée d'escalier qui continue de monter, c'est pourquoi les marches cessent souvent d'être dessinées à cet endroit.

Un changement de niveau au sein d'un même étage, comme une simple marche pour descendre dans un salon, est dessiné sous forme de double ligne avec un petit marqueur ou une flèche, et parfois une indication de hauteur. Sur un plan, il est facile de passer complètement à côté, et pourtant il est important de le repérer, car une marche fait toute la différence entre une pièce accessible et une autre qui ne l'est pas.

Équipements de cuisine et de salle de bain

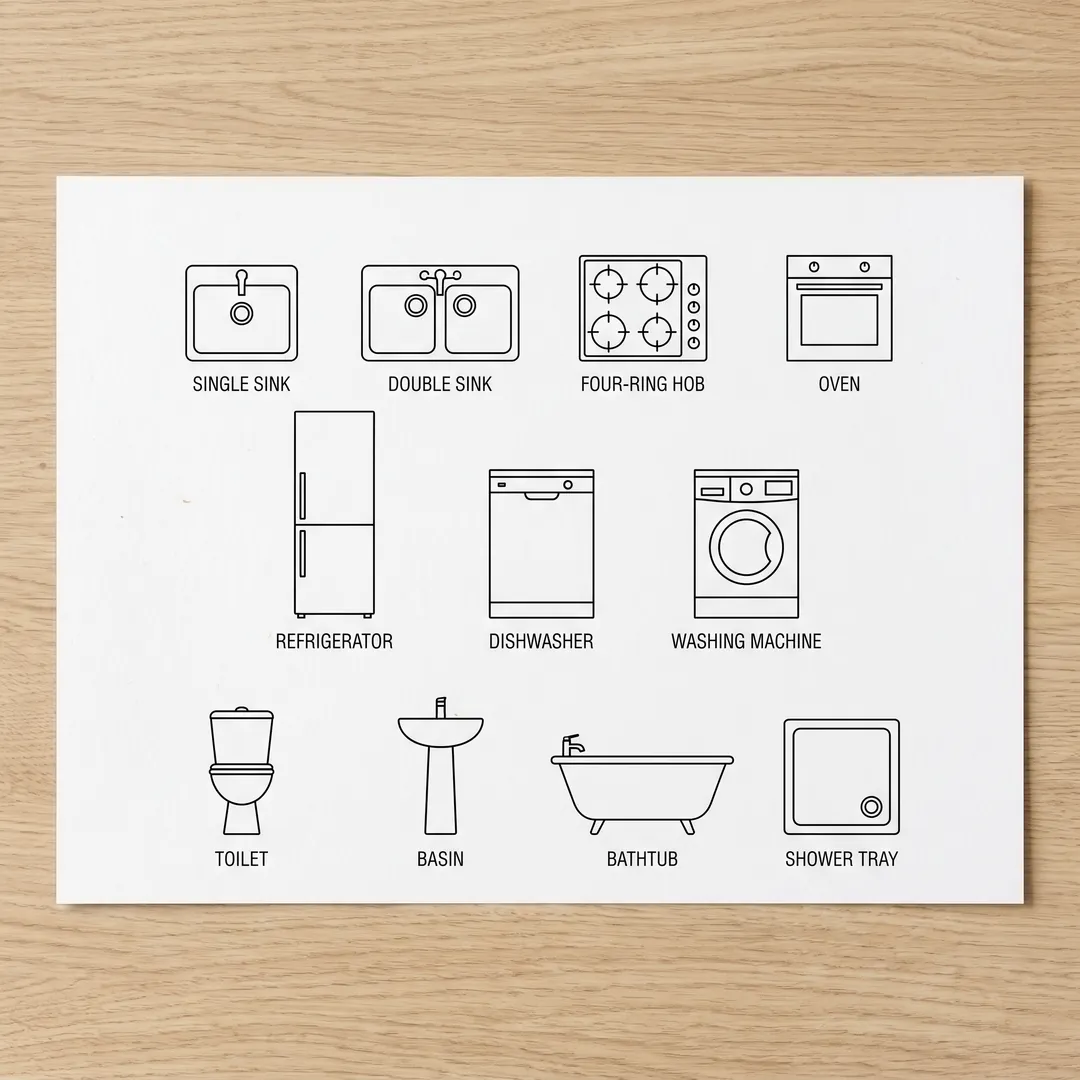

Les équipements sont dessinés sous forme de contours simplifiés à leur taille réelle, et leur dimension sur le plan est significative plutôt que décorative. Sur le plan lui-même, ils sont vus d'en haut. Les fiches de référence comme celle-ci les dessinent souvent de manière plus imagée pour que chacun soit facile à reconnaître.

Dans la cuisine : un évier sous forme d'un ou deux rectangles arrondis avec un petit cercle pour l'évacuation, une plaque de cuisson sous forme de quatre cercles dans un carré, un four sous forme de carré barré d'une ligne, et les appareils électroménagers sous forme de simples rectangles correspondant à leur encombrement réel, généralement 60 cm de large.

Dans la salle de bain : des toilettes sous forme de silhouette arrondie contre le mur avec leur réservoir, un lavabo sous forme de rectangle arrondi ou de cercle, une baignoire sous forme de long rectangle avec une ligne intérieure arrondie et un petit cercle pour l'évacuation, et un receveur de douche sous forme de carré avec une évacuation et souvent une diagonale.

Le conseil pratique de lecture : les portes des appareils électroménagers sont fréquemment dessinées avec leurs arcs d'ouverture, et dans une petite cuisine, ces arcs déterminent si l'aménagement est réussi ou non. Une porte de lave-vaisselle descend d'environ 55 cm dans le passage. Si le plan indique un espace de 100 cm entre deux rangées, cet espace passe à 45 cm lorsqu'il est ouvert. L'article Dimensions standard des pièces indique les dégagements nécessaires pour ces équipements.

Symboles électriques et techniques

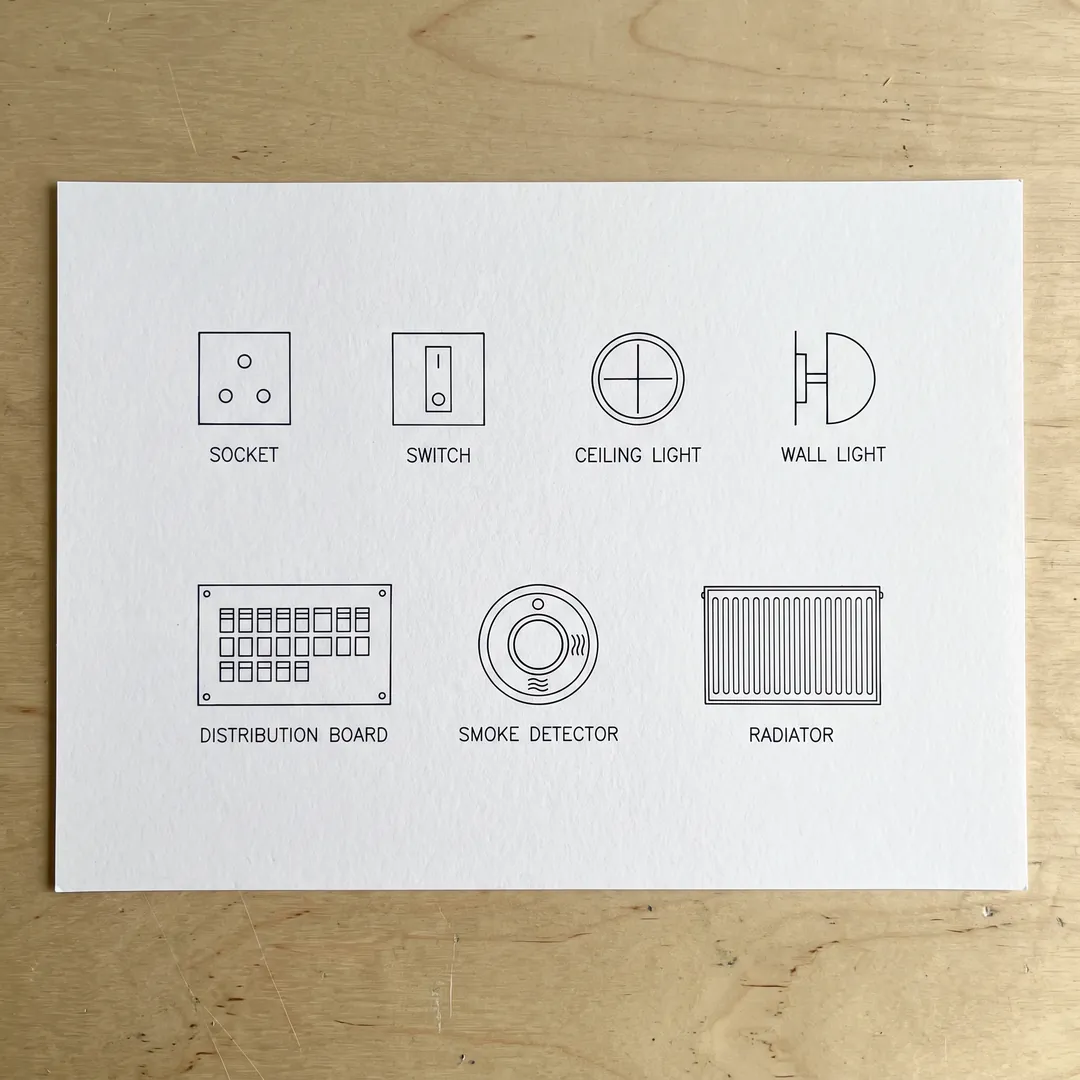

Tu rencontreras ces symboles principalement sur les plans d'exécution des constructeurs plutôt que sur les plans d'agences immobilières : une prise sous forme de demi-cercle ou de cercle avec des lignes, un interrupteur sous forme de petit cercle avec un trait diagonal, un plafonnier sous forme de cercle avec une croix, une applique murale sous forme de demi-cercle contre le mur, un tableau de répartition sous forme de rectangle étiqueté, un détecteur de fumée sous forme de petit cercle avec les lettres SD, et un radiateur sous forme de long rectangle fin contre un mur.

Les normes électriques varient considérablement d'un pays à l'autre, bien plus que les normes architecturales. Un symbole de prise qui signifie une chose sur un dessin britannique peut signifier tout autre chose sur un dessin allemand.

D'où l'habitude à prendre : lis toujours la légende si le dessin en comporte une. La propre légende du dessin l'emporte sur toutes les références générales, y compris cette page, et un plan muni d'une légende t'explique exactement comment le décoder.

Dimensions, échelle et abréviations

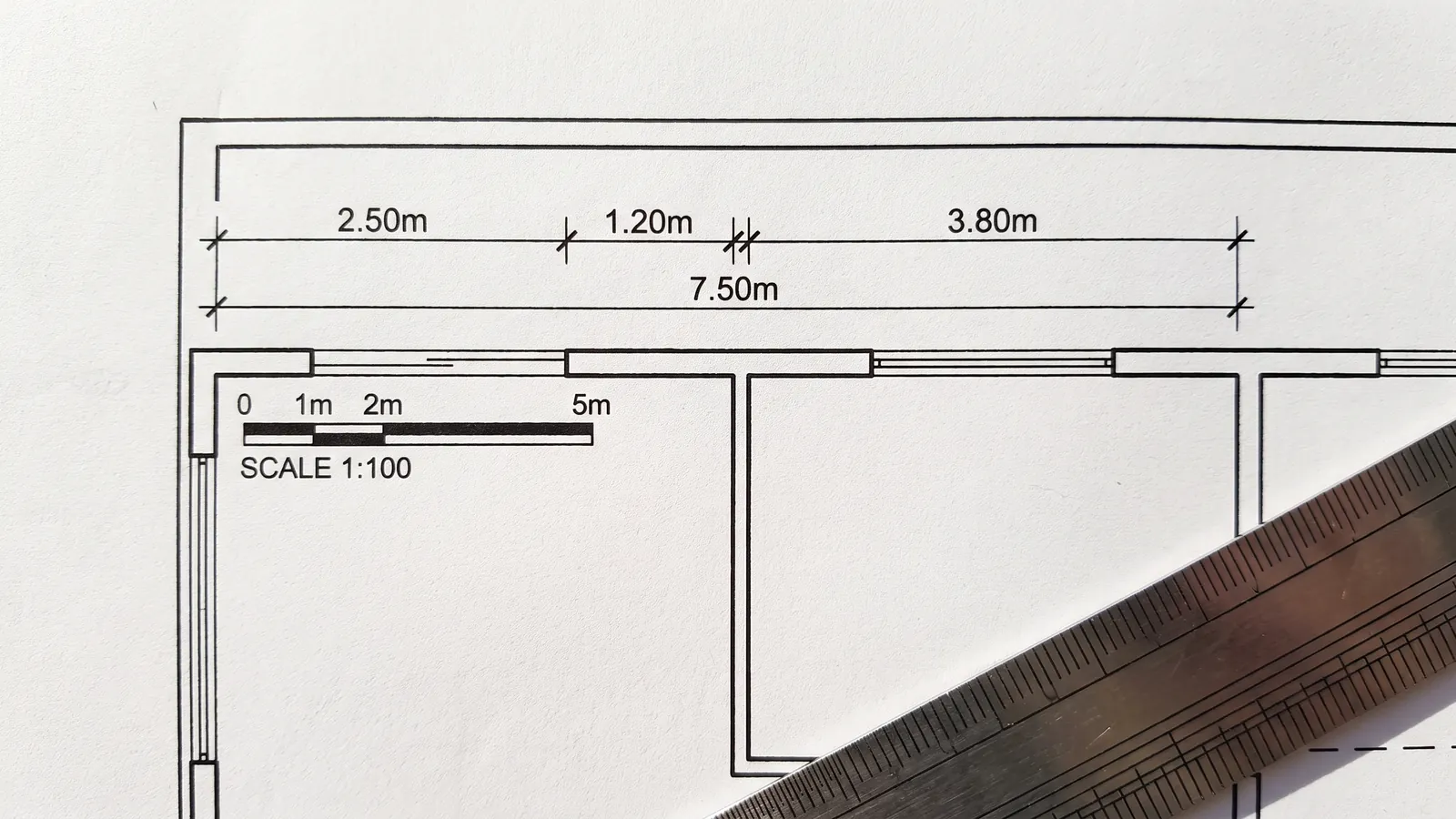

Les lignes de cotes s'alignent parallèlement à ce qu'elles mesurent, se terminant par des flèches ou des traits obliques, avec la valeur écrite au-dessus de la ligne. Les mesures sont normalement prises de nu de mur à nu de mur.

Les plans comportent généralement deux rangées : une rangée de cotes cumulées détaillant chaque segment d'un côté, et une rangée globale en dessous indiquant le total. Si la somme des segments ne correspond pas au total, c'est qu'il y a une erreur sur le dessin, et cette vérification ne prend que dix secondes.

L'échelle t'indique le rapport de réduction. À l'échelle 1:50, une unité sur le papier représente cinquante unités dans la réalité, donc 1 cm sur le dessin correspond à 50 cm dans la pièce. Les choix courants sont 1:100 pour une maison entière, 1:50 pour un étage et 1:20 pour une seule pièce. Une barre d'échelle remplit la même fonction de manière graphique et survit à la photocopie, contrairement à un rapport écrit.

Les abréviations que tu rencontreras : WC pour les toilettes, WM pour le lave-linge, DW pour le lave-vaisselle, REF pour le réfrigérateur, CL pour le niveau du plafond, FFL pour le niveau du sol fini, ainsi que UP et DN sur les escaliers. Celles-ci ne sont pas totalement standardisées, la légende fait donc foi.

La règle à garder en tête : un plan sans échelle ni dimensions n'est qu'un croquis, et tu ne peux pas y prendre de mesures, aussi soigné soit-il. L'article Comment mesurer une pièce explique comment obtenir des chiffres réels lorsque le dessin ne te les fournit pas.

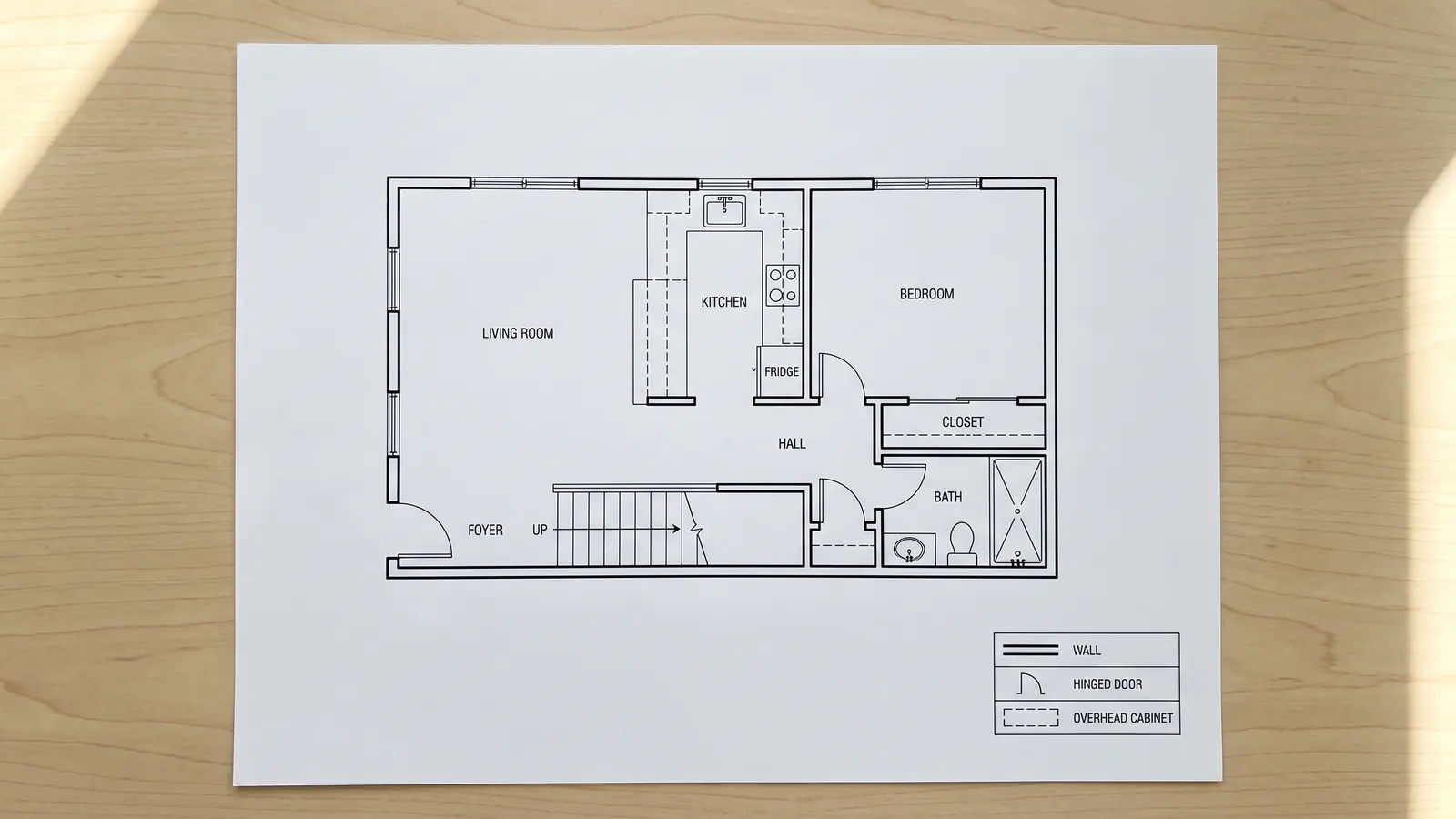

Lis la légende avant toute chose

L'erreur qui provoque le plus de mauvaises interprétations consiste à supposer que les symboles sont standardisés. Ils sont conventionnels, ce qui est différent, et les variations sont plus importantes que ce que la plupart des gens imaginent.

Le hachurage des murs en est le meilleur exemple. Sur un dessin, des murs hachurés signifient qu'ils sont porteurs et des murs non hachurés désignent des cloisons, ce qui constitue une information structurelle très utile. Sur un autre dessin, tous les murs sont hachurés simplement parce que c'est le style graphique du cabinet d'architectes, et ces hachures ne signifient absolument rien. Si tu interprètes le second plan comme le premier, tu pourrais en conclure qu'un mur peut être abattu alors que ce n'est pas le cas.

Il en va de même pour tout le reste. Certains dessins représentent en pointillés tout ce qui se trouve en hauteur, d'autres uniquement les éléments structurels. Certains indiquent chaque prise, d'autres aucune. Les conventions nationales diffèrent, les styles des cabinets d'architectes diffèrent et les paramètres par défaut des logiciels diffèrent.

Ainsi, la première chose à chercher sur un plan inconnu est la légende, généralement située dans un coin, qui liste les symboles utilisés sur ce dessin. S'il y en a une, elle fait autorité et se lit en trente secondes. S'il n'y en a pas, considère les interprétations structurelles comme provisoires, et ne conclus jamais qu'un mur n'est pas porteur uniquement sur la base des hachures. Cette question doit être posée à un ingénieur, et c'est l'une des rares sur cette page où une erreur peut s'avérer dangereuse et non pas seulement gênante.

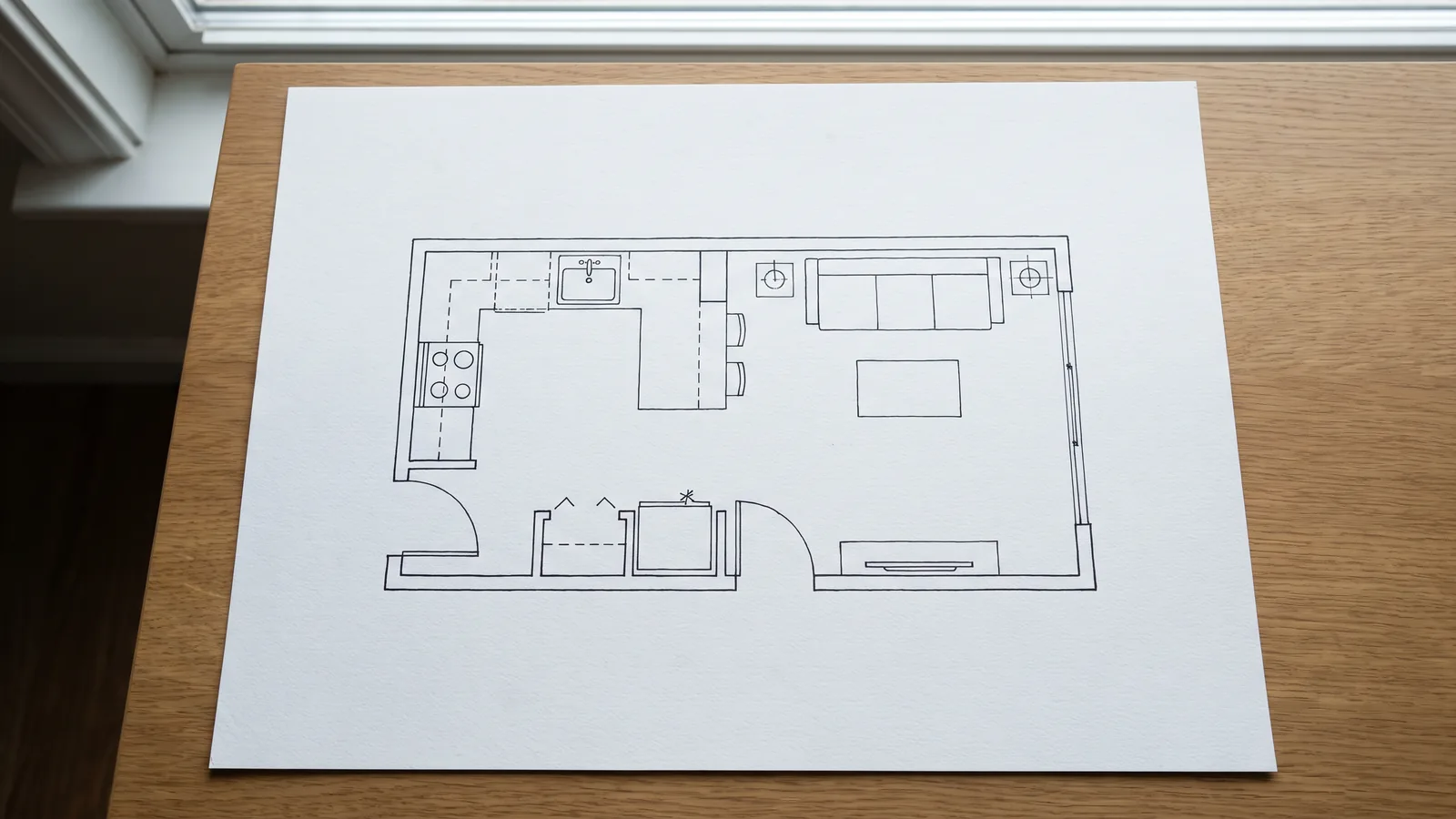

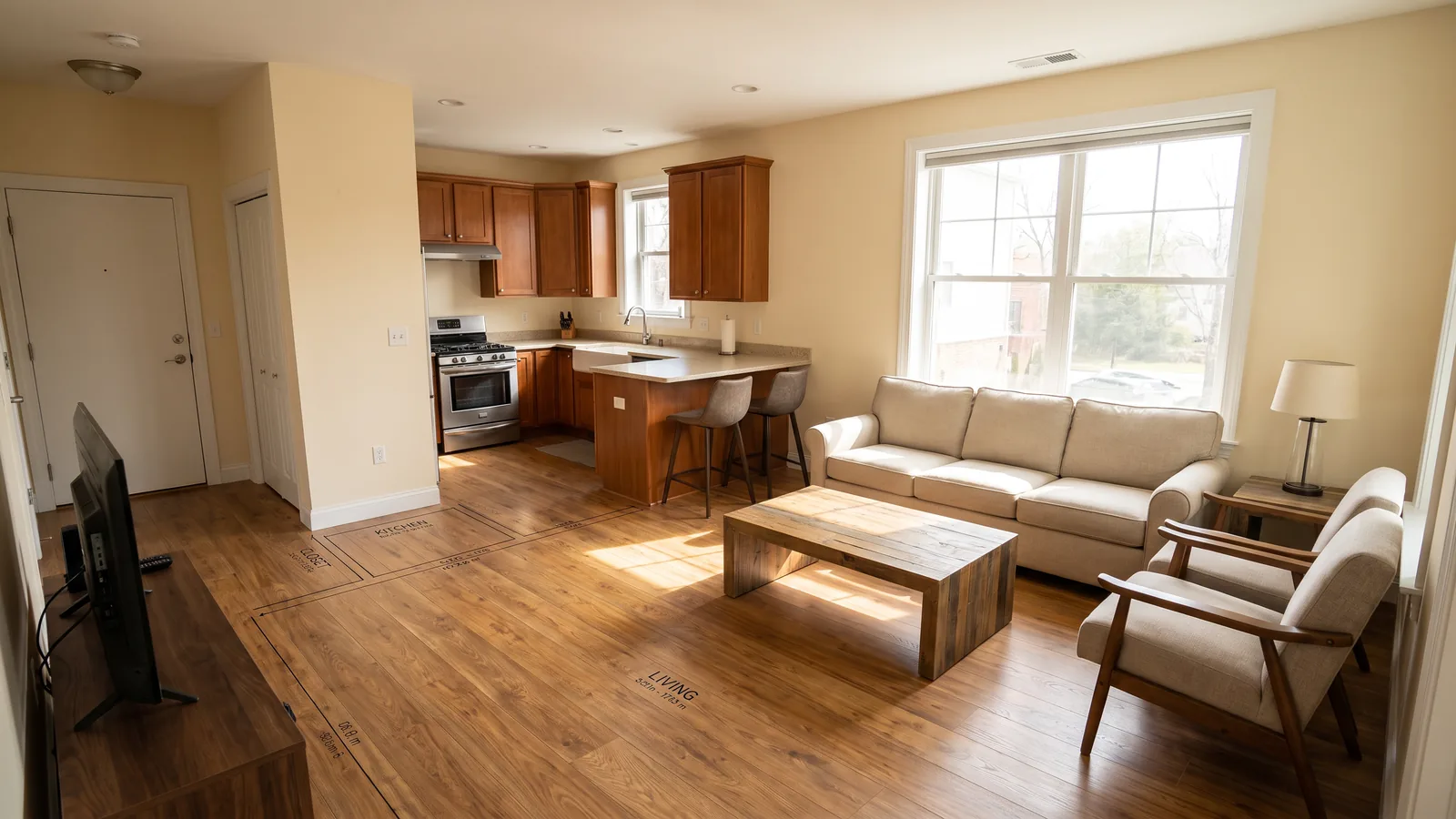

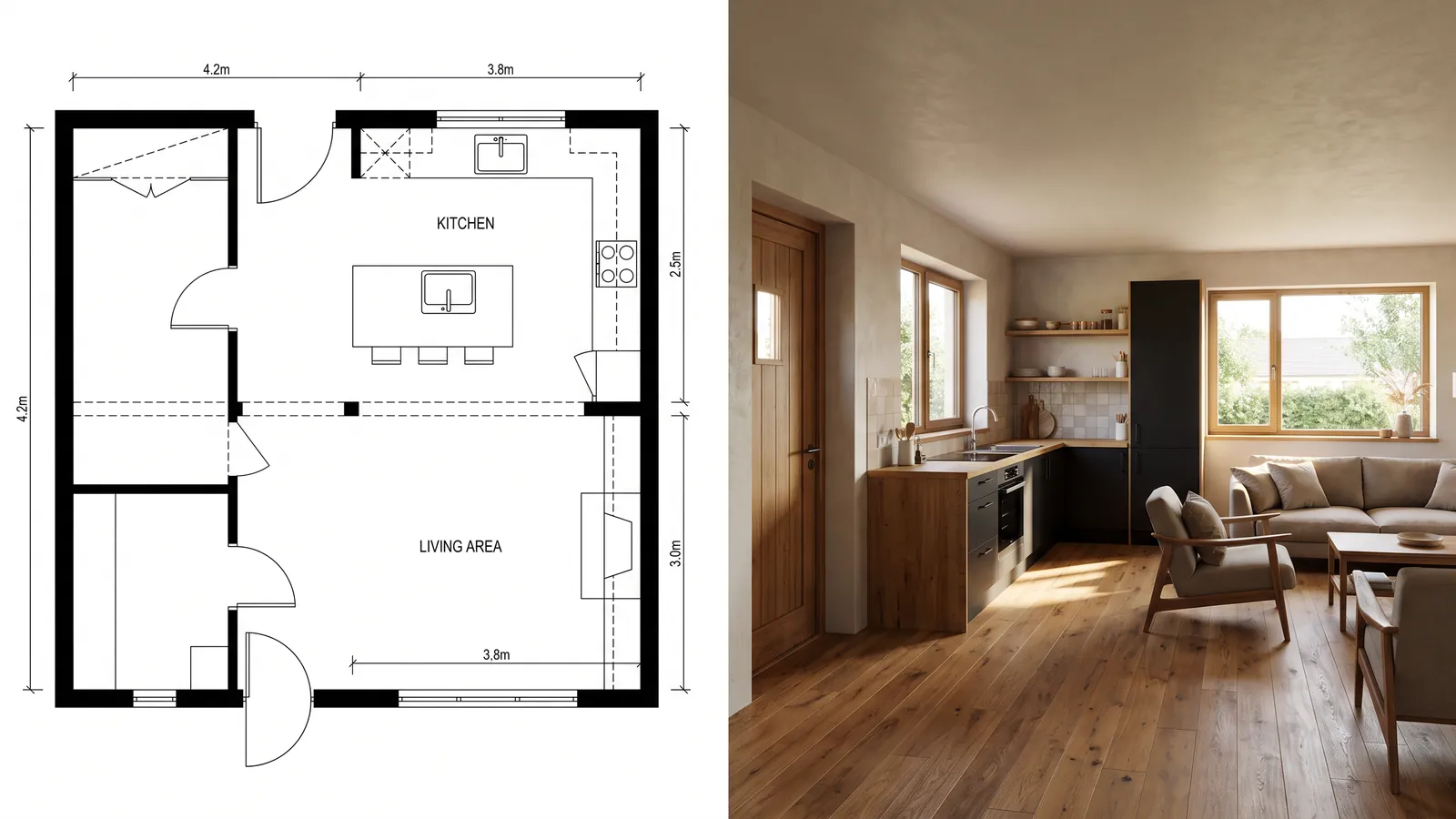

Le même plan, en symboles et en pièce réelle

Voici la correspondance, symbole par symbole, sur une cuisine et un salon.

Le quart de cercle près de l'entrée correspond à la porte, et l'arc t'indique qu'elle s'ouvre vers toi dans la pièce, c'est pourquoi rien n'est placé dans ce coin. Le rectangle pointillé qui court au-dessus de la ligne du plan de travail représente les meubles hauts, suspendus à environ 50 cm au-dessus du plan de travail. Les trois lignes parallèles fines dans le mur extérieur représentent la fenêtre, et le rectangle fin juste à l'intérieur correspond au rebord dont tu peux maintenant voir la profondeur. Les quatre petits cercles représentent la plaque de cuisson. Le long rectangle fin sous la fenêtre est un radiateur, ce qui explique pourquoi le canapé n'est pas adossé à ce mur.

Lire des symboles est une compétence qui demande de la pratique. Voir le plan matérialisé élimine le besoin de s'entraîner, ce qui est le moyen le plus rapide d'apprendre à lire des plans : regarde le dessin, regarde l'espace, et le vocabulaire s'associera de lui-même.

Lis ton propre plan

Le moyen le plus rapide d'apprendre ce vocabulaire est de l'appliquer sur un plan qui te tient à cœur.

1. Prends en photo ou télécharge le plan que tu possèdes déjà, ou dessines-en un si tu n'en as pas.
2. Définis l'échelle à partir d'une largeur réelle mesurée.
3. Passe en 3D et entre à l'intérieur, puis jette un coup d'œil en arrière vers le dessin.

L'abstraction devient concrète, et plus besoin de mémoriser les symboles. Tracer, dessiner, parcourir et exporter sont des fonctionnalités gratuites et ne nécessitent pas de compte. Le rendu photoréaliste est l'étape payante, disponible via un abonnement. Ouvre le planificateur avec ton plan, ou découvre d'abord comment fonctionne le créateur de plan au sol. Pour une conversion complète, l'article Plan au sol en 3D détaille ce que devient un plan une fois mis en volume.
